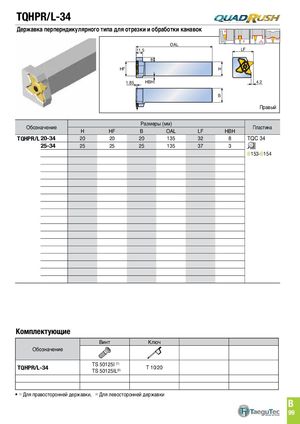

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 462
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TQHPR/L-34
Державка перперндикулярного типа для отрезки и обработки канавок
OAL 11.5 LF 8 HF H
| 1.85 | HBH | 4.2 | |||
| B | |||||
| Правый | |||||
| Размеры (мм) | |||||
| Обозначение | Пластина |
| H | Hf | B | OAL | Lf | HBH | |||
| TQHPR/L 20-34 | 20 | 20 | 20 | 135 | 32 | 8 | tQC 34 | |
| 25-34 | 25 | 25 | 25 | 135OAL | 37 | 3 |
30 B153-B154 H H LH HBH
WF B CWN-CWX
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TQHPR/L-34 | tS 50125I(1) tS 50125IL(2) | t 10/20 |
- (1) Для правосторонней державки, (2) Для левосторонней державки
