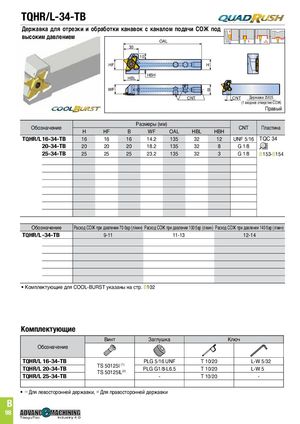

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 461
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
Державка для отрезки и обработки канавок с каналом подачи СОЖ под
OAL 30 10 HF H HBH HBL WF B CNT
CNT Державка 25Х2525X25 holder (1 входное отверстие СОЖ)(1 coolant inlet) Правый
| Р | азмеры(м | м) | |||||||
| Обозначение | H | Hf | B | WF | OAL | HBL | HBH | CNt | Пластина |
| TQHR/L 16-34-TB | 16 | 16 | 16 | 14.2 | 135 | 32 | 12 | uNf 5/16 | tQC 34 |
| 20-34-TB | 20 | 20 | 20 | 18.2 | 135 | 32 | 8 | G 1/8 | |
| 25-34-TB | 25 | 25 | 25 | 23.2 | 135 | 32 | 3 | G 1/8 | B153-B154 |
| Обозначение | РасходСОЖ придавлении 70 бар (л/мин) РасходСОЖ придавлении 100 бар (л/мин) | РасходСОЖ придавлении 140 бар (л/мин) |
| TQHR/L -34-TB | 9-11 11-13 | 12-14 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
| Винт | Заглушка | Кл | юч | |
| Обозначение | ||||
| TQHR/L 16-34-TB | (1) | PLG 5/16 uNf | t 10/20 | L-W 5/32 |
| TQHR/L 20-34-TB | tS 50125I tS 50125IL(2) | PLG G1/8-L6.5 | t 10/20 | L-W 5 |
| TQHR/L 25-34-TB | - | t 10/20 | - |
TaeguTec Industry 4.0
- (1) Для левосторонней державки, (2) Для правосторонней державки
