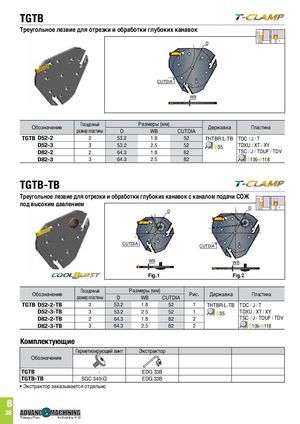

TGTB
Треугольное лезвие для отрезки и обработки глубоких канавок
D D
CUTDIA CUTDIA WB WB
Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин)
| TGTB D52-2-TB | 4-6 | 5-7 | 6-8 | |
| D52-3-TB | 7-9 | 9-11 | 10-12 | |
| D82-2-TB | 9-11 | 11-13 | 13-15 | |
| D82-3-TB | 15-17 | 18-20 | 21-23 |
Посадочный Размеры (мм)
Обозначение Державка Пластина
размер пластины D WB CutdIA
| TGTB D52-2 | 2 | 53.2 | 1.8 | 52 | tHtBR/L-tB | tdC / J / t | |||
| D52-3 | 3 | 53.2 | 2.5 | 52 | B35 | tdXu / Xt / XY | |||
| D82-2 | 2 | 64.3 | 1.8 | 82 | tSC / J / tduf / tdV | ||||
| D82-3 | 3 | 64.3 | 2.5 | 82 | B109-B118 |
TGTB-TB
Треугольное лезвие для отрезки и обработки глубоких канавок с каналом подачи СОЖ
под высоким давлением
D D
CUTDIA CUTDIA WB WB Fig.1 Fig.2 Посадочный Размеры (мм)
Обозначение размер пластины Рис. Державка Пластина
D WB CutdIA
| TGTB D52-2-TB | 2 | 53.2 | 1.8 | 52 | 1 | tHtBR/L-tB | tdC / J / t | |||
| D52-3-TB | 3 | 53.2 | 2.5 | 52 | 1 | B35 | tdXu / Xt / XY | |||
| D82-2-TB | 2 | 64.3 | 1.8 | 82 | 2 | tSC / J / tduf / tdV | ||||
| D82-3-TB | 3 | 64.3 | 2.5 | 82 | 2 | B109-B118 |
Комплектующие
Герметизирующий винт Экстрактор Обозначение
| TGTB | - | edG 33B | |
| TGTB-TB | SGC 340-Q | edG 33B |
