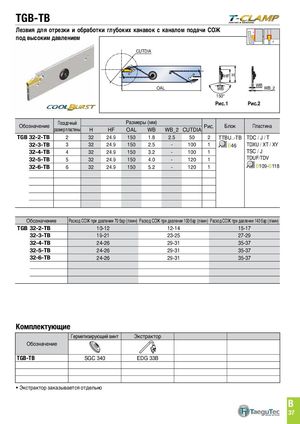

TGB-TB
Лезвия для отрезки и обработки глубоких канавок с каналом подачи СОЖ
CUTDIA
HF H OAL WB WB_2 WB 150° Рис.1 Рис.2
| Обозначение | Посадочный размерпластины | H | Hf | Размер OAL | ы(мм) WB | WB2 | CutdIA | Рис. | Блок | Пластина |
| TGB 32-2-TB | 2 | 32 | 24.9 | 150 | 1.8 | 2.5 | 50 | 2 | TTBU..-TB | tdC / J / t |
| 32-3-TB | 3 | 32 | 24.9 | 150 | 2.5 | - | 100 | 1 | B46 | tdXu / Xt / XY |
| 32-4-TB | 4 | 32 | 24.9 | 150 | 3.2 | - | 100 | 1 | tSC / J | |
| 32-5-TB | 5 | 32 | 24.9 | 150 | 4.0 | - | 120 | 1 | tduf/tdV | |
| 32-6-TB | 6 | 32 | 24.9 | 150 | 5.2 | - | 120 | 1 | B109-B118 |
| Обозначение | РасходСОЖ придавлении 70 бар (л/мин | ) РасходСОЖ придавлении 100 бар (л/мин) | РасходСОЖ придавлении 140 бар (л/мин) |
| TGB 32-2-TB | 10-12 | 12-14 | 15-17 |
| 32-3-TB | 19-21 | 23-25 | 27-29 |
| 32-4-TB | 24-26 | 29-31 | 35-37 |
| 32-5-TB | 24-26 | 29-31 | 35-37 |
| 32-6-TB | 24-26 | 29-31 | 35-37 |
Комплектующие
| Герметизирующий винт | Экстрактор | |
| Обозначение | ||
| TGB-TB | SGC 340 | edG 33B |
