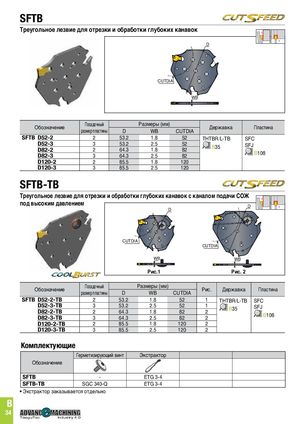

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 397
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
SFTB
Треугольное лезвие для отрезки и обработки глубоких канавок
D
CUTDIA WB
Посадочный Размеры (мм)
Обозначение Державка Пластина
размер пластины D WB CutdIA
| SFTB D52-2 | 2 | 53.2 | 1.8 | 52 | tHtBR/L-tB SFC |
| D52-3 | 3 | 53.2 | 2.5 | 52 | B35 SFJ |
| D82-2 | 2 | 64.3 | 1.8 | 82 | |
| D82-3 | 3 | 64.3 | 2.5 | 82 | B108 |
| D120-2 | 2 | 85.5 | 1.8 | 120 | |
| D120-3 | 3 | 85.5 | 2.5 | 120 |
SFTB-TB Треугольное лезвие для отрезки и обработки глубоких канавок с каналом подачи СОЖ под высоким давлением D
D
CUTDIA CUTDIA WB WB Рис.1 Рис. 2 Посадочный Размеры (мм)
Обозначение Рис. Державка Пластина
размер пластины D WB CutdIA
| SFTB D52-2-TB | 2 | 53.2 | 1.8 | 52 | 1 | tHtBR/L-tB SFC |
| D52-3-TB | 3 | 53.2 | 2.5 | 52 | 1 | B35 SFJ |
| D82-2-TB | 2 | 64.3 | 1.8 | 82 | 2 | |
| D82-3-TB | 3 | 64.3 | 2.5 | 82 | 2 | B108 |
| D120-2-TB | 2 | 85.5 | 1.8 | 120 | 2 | |
| D120-3-TB | 3 | 85.5 | 2.5 | 120 | 2 |
Комплектующие
| Герметизирующий винт | Экстрактор | |
| Обозначение | ||
| SFTB | - | etG 3-4 |
| SFTB-TB | SGC 340-Q | etG 3-4 |
