Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 396
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021

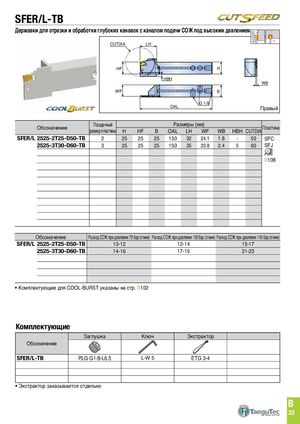

SFER/L-TB
Державки для отрезки и обработки глубоких канавок с каналом подачи СОЖ под высоким давлением
CUTDIA LH
HF H HBH WB WF B G 1/8 OAL Правый Посадочный Размеры (мм) Обозначение Пластина
| размер пластины | H | Hf | B | OAL | LH | WF | WB | HBH CutdIA | |||||
| SFER/L 2525-2T25-D50-TB | 2 | 25 | 25 | 25 | 150 | 32 | 24.1 | 1.8 | - | 50 | SFC | ||
| 2525-3T30-D60-TB | 3 | 25 | 25 | 25 | 150 | 35 | 23.8 | 2.4 | 5 | 60 | SFJ |
B108
| Обозначение | РасходСОЖ придавлении 70 бар (л/мин) | РасходСОЖ придавлении 100 бар (л/мин | ) РасходСОЖ придавлении 140 бар (л/мин) |
| SFER/L 2525-2T25-D50-TB | 10-12 | 12-14 | 15-17 |
| 2525-3T30-D60-TB | 14-16 | 17-19 | 21-23 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
| Заглушка | Ключ | Экстрактор | |
| Обозначение | |||
| SFER/L-TB | PLG G1/8-L6.5 | L-W 5 | etG 3-4 |
