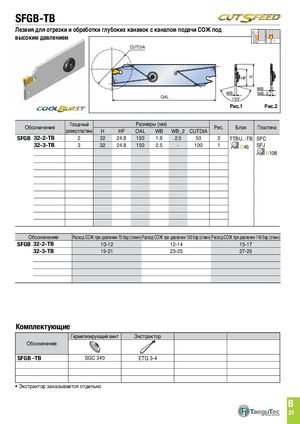

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 394

SFGB-TB
Лезвия для отрезки и обработки глубоких канавок с каналом подачи СОЖ под
высоким давлением
CUTDIA


HF H
WB
WB WB_2
OAL
150˚
Рис.1
Fig.1 Рис.2
Fig.2

Посадочный Размеры (мм)
Обозначение Рис. Блок Пластина
размер пластины H HF OAL WB WB_2 CUTDIA
SFGB 32-2-TB 2 32 24.8 150 1.8 2.5 50 2 TTBU..-TB SFC
32-3-TB 3 32 24.8 150 2.5 - 100 1 B46 SFJ
B108


Обозначение Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин)
SFGB 32-2-TB 10-12 12-14 15-17
32-3-TB 19-21 23-25 27-29


Комплектующие
Герметизирующий винт Экстрактор
Обозначение
SFGB -TB SGC 340 ETG 3-4


• Экстрактор заказывается отдельно
