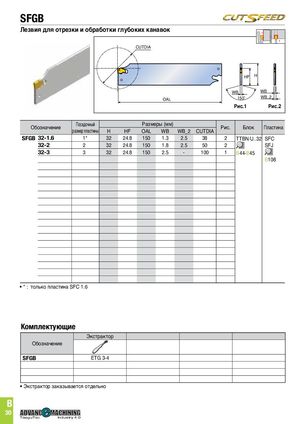

SFGB
Лезвия для отрезки и обработки глубоких канавок
CUTDIA
HF H WB WB
OAL 150˚ WB_2
Рис.1Fig.1 Рис.2Fig.2
| Обозначение | Посадочный размерпластины | H | Hf | Разме OAL | ры(мм) WB | WB2 | CutdIA | Рис. | Блок | Пластина |
| SFGB 32-1.6 | 1 | 32 | 24.8 | 150 | 1.3 | 2.5 | 38 | 2 | ttBN/u..32 | SFC |
| 32-2 | 2 | 32 | 24.8 | 150 | 1.8 | 2.5 | 50 | 2 | SFJ | |
| 32-3 | 3 | 32 | 24.8 | 150 | 2.5 | - | 100 | 1 | B44-B45 | |
| B108 |
- * : только пластина SfC 1.6
Комплектующие
| Экстрактор | |
| Обозначение | |
| SFGB | etG 3-4 |
