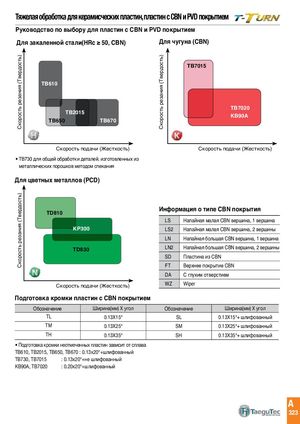

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 326
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
Тяжелая обработка для керамисческих пластин, пластин с CBN и PVD покрытием Тяжелая обработка для керамисческих пластин, пластин с CBN и PVD покрытием
Руководство по выбору для пластин с CBN и PVD покрытием
Для закаленной стали(HRc ≥ 50, CBN) Для чугуна (CBN)
TB7015 TB610
TB7020 TB2015 KB90A TB650 TB670
Скорость подачи (Жесткость) Скорость подачи (Жесткость)
- TB730 для общей обработки деталей, изготовленных из
металлических порошков методом спекания
Для цветных металлов (PCD)
Информация о типе CBN покрытия
TD810
| LS | Напайная малая CBN вершина, 1 вершина |
| LS2 | Напайная малая CBN вершина, 2 вершины |
| LN | Напайная большая CBN вершина, 1 вершина |
| LN2 | Напайная большая CBN вершина, 2 вершины |
| SD | Пластина из CBN |
| FT | Верхнее покрытие CBN |
| DA | С глухим отверстием |
| WZ | Wiper |
Подготовка кромки пластин с CBN покрытием
| Обозначение | Ширина(мм)Xугол | Обозначение | Ширина(мм)Xугол |
| TL | 0.13X15° | SL | 0.13X15°+ шлифованный |
| TM | 0.13X25° | SM | 0.13X25°+ шлифованный |
| TH | 0.13X35° | SH | 0.13X35°+ шлифованный |
- Подготовка кромки неотмеченных пластин зависит от сплава
TB610, TB2015, TB650, TB670 : 0.13x20°+шлифованный TB730, TB7015 : 0.13x20°+не шлифованный KB90A, TB7020 : 0.20x20°+шлифованный
