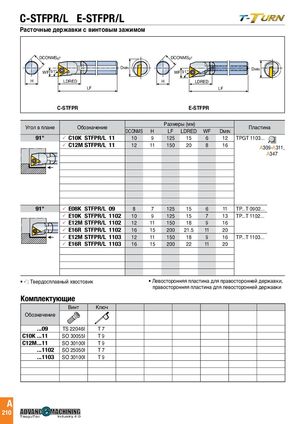

C-STFPR/L E-STFPR/L
| DCONMSg7 | DCONMS | DCONMS | ||||
| g7 | g7 | |||||
| DMIN | D |
| WF 91° | MIN | DMIN | ||||
| WF 91° | WF 91° | |||||
| H | LDREDH |
| LDRED | H | LDRED | |||
| LF | |||||
| LF | LF |
DCONMS C-STFPR E-STFPR
g7 DMIN
| Угол в плане | Обозначение | Разме | ры(мм) | Пластина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||
| 91° | C10K STFPR/L 11 | 10 | 9 | 125 | 15 | 6 | 12 | TPGT 1103... |
| C12M STFPR/L 11 | 12 | 11 | 150 | 20 | 8 | 16 | A309-A311, A347 | |
| 91° | E08K STFPR/L 09 | 8 | 7 | 125 | 15 | 6 | 11 | TP...T 0902... |
| E10K STFPR/L 1102 | 10 | 9 | 125 | 15 | 7 | 13 | TP...T 1102... | |
| E12M STFPR/L 1102 | 12 | 11 | 150 | 18 | 9 | 16 | ||
| E16R STFPR/L 1102 | 16 | 15 | 200 | 21.5 | 11 | 20 | ||
| E12M STFPR/L 1103 | 12 | 11 | 150 | 18 | 9 | 16 | TP...T 1103... | |
| E16R STFPR/L 1103 | 16 | 15 | 200 | 22 | 11 | 20 |
: Твердосплавный хвостовик Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...09 | TS 22046I | T 7 |
| C10K ...11 | SO 30055I | T 9 |
| C12M ...11 | SO 30100I | T 9 |
| ...1102 | SO 25050I | T 7 |
| ...1103 | SO 30100I | T 9 |
