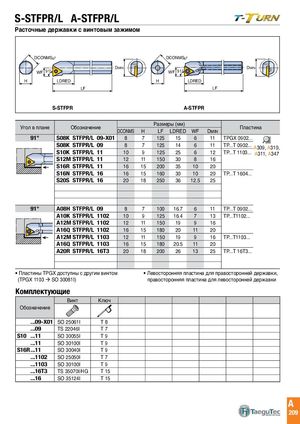

S-STFPR/L A-STFPR/L
DCONMSg7 DCONMSg7 DCONMSg7 D MIN
| WF 91° | D | D |
| MIN | MIN |
H LDRED WF 91° WF 91°
H LF LDRED H LDRED
LF LF S-STFPR A-STFPR
| Угол в плане | Обозначение | Разме | ры(мм) | Пласт | ина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | ||||
| 91° | S08K STFPR/L 09-X01 | 8 | 7 | 125 | 15 | 6 | 11 | TPGX 0902... | |
| S08K STFPR/L 09 | 8 | 7 | 125 | 14 | 6 | 11 | TP...T 0902... | A309A310 | |
| S10K STFPR/L 11 | 10 | 9 | 125 | 25 | 6 | 12 | TP...T 1103... | ,, A311,A347 | |
| S12M STFPR/L 11 | 12 | 11 | 150 | 30 | 8 | 16 | |||
| S16R STFPR/L 11 | 16 | 15 | 200 | 35 | 10 | 20 | |||
| S16N STFPR/L 16 | 16 | 15 | 160 | 30 | 10 | 20 | TP...T 1604... | ||
| S20S STFPR/L 16 | 20 | 18 | 250 | 36 | 12.5 | 25 | |||
| 91° | A08H STFPR/L 09 | 8 | 7 | 100 | 16.7 | 6 | 11 | TP...T 0902... | |
| A10K STFPR/L 1102 | 10 | 9 | 125 | 16.4 | 7 | 13 | TP...T1102... | ||
| A12M STFPR/L 1102 | 12 | 11 | 150 | 19 | 9 | 16 | |||
| A16Q STFPR/L 1102 | 16 | 15 | 180 | 20 | 11 | 20 | |||
| A12M STFPR/L 1103 | 12 | 11 | 150 | 19 | 9 | 16 | TP...T1103... | ||
| A16Q STFPR/L 1103 | 16 | 15 | 180 | 20.5 | 11 | 20 | |||
| A20R STFPR/L 16T3 | 20 | 18 | 200 | 26 | 13 | 25 | TP...T 16T3... |
Пластины TPGX доступны с другим винтом Левосторонняя пластина для правосторонней державки, (TPGX 1103 SO 30081I) правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...09-X01 | SO 25061I | T 8 |
| ...09 | TS 22046I | T 7 |
| S10 ...11 | SO 30055I | T 9 |
| ...11 | SO 30100I | T 9 |
| S16R ...11 | SO 30040I | T 9 |
| ...1102 | SO 25050I | T 7 |
| ...1103 | SO 30100I | T 9 |
| ...16T3 | TS 35070I/HG | T 15 |
| ...16 | SO 35124I | T 15 |
