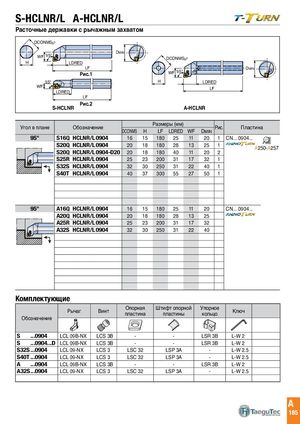

S-HCLNR/L A-HCLNR/L
Расточные державки с рычажным захватомD
95° MIN
DCONMSg7 H LDRED
| S H DCONMSg WF 95° WF 95° | -HCLNR DMI LF LDRED 7 LF LDRED Рис.1 Рис.2 | N | H | DCONMS WF 95° | A-HCL g7 | NR LF LDRE | D | DMIN | ||
| У | Об | Разме | ры(мм) | Р | П | |||||
| гол в плане | означение | DCONMS | H | LF | LDRED | WF | DMIN | ис. | ласт | на |
| 95° | S16Q HCLNR/L0904 | 16 | 15 | 180 | 25 | 11 | 20 | 1 | CN... 0904... | |
| S20Q HCLNR/L0904 | 20 | 18 | 180 | 28 | 13 | 25 | 1 | A250-A257 | ||
| S20Q HCLNR/L0904-D20 | 20 | 18 | 180 | 40 | 11 | 20 | 2 | |||
| S25R HCLNR/L0904 | 25 | 23 | 200 | 31 | 17 | 32 | 1 | |||
| S32S HCLNR/L0904 | 32 | 30 | 250 | 31 | 22 | 40 | 1 | |||
| S40T HCLNR/L0904 | 40 | 37 | 300 | 55 | 27 | 50 | 1 | |||
| 95° | A16Q HCLNR/L0904 | 16 | 15 | 180 | 25 | 11 | 20 | CN... 0904... | ||
| A20Q HCLNR/L0904 | 20 | 18 | 180 | 28 | 13 | 25 | ||||
| A25R HCLNR/L0904 | 25 | 23 | 200 | 31 | 17 | 32 | ||||
| A32S HCLNR/L0904 | 32 | 30 | 250 | 31 | 22 | 40 |
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Упорное кольцо | Ключ | |
| Обозначение | ||||||
| S ...0904 | LCL 09B-NX | LCS 3B | - | - | LSR 3B | L-W 2 |
| S ...0904...D | LCL 09B-NX | LCS 3B | - | - | LSR 3B | L-W 2 |
| S32S ...0904 | LCL 09-NX | LCS 3 | LSC 32 | LSP 3A | - | L-W 2.5 |
| S40T ...0904 | LCL 09-NX | LCS 3 | LSC 32 | LSP 3A | - | L-W 2.5 |
| A ...0904 | LCL 09B-NX | LCS 3B | - | - | LSR 3B | L-W 2 |
| A32S ...0904 | LCL 09-NX | LCS 3 | LSC 32 | LSP 3A | - | L-W 2.5 |
