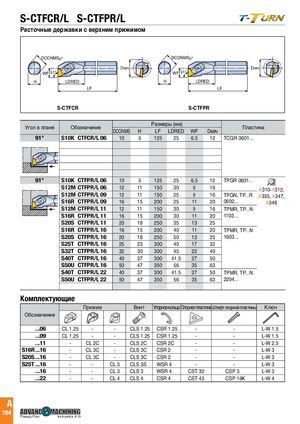

S-CTFCR/L S-CTFPR/L

DCONMSg7 DCONMSg7 dg7 DMIN DMIN

	WF 91°	Dmin	WF 91°
f 91°

H LDRED H LDRED

h	l2		LF	LF
		l1

d g7 S-CTFCR S-CTFPR

Dmin

Угол в плане	Обозначение			Разме	ры(мм)			Плас	ина
		DCONMS	H	LF	LDRED	WF	DMIN
91°	S10K CTFCR/L 06	10	9	125	25	6.5	12	TCGR 0601...
91°	S10K CTFPR/L 06	10	9	125	25	6.5	12	TPGR 0601...
	S12M CTFPR/L 06	12	11	150	30	9	16		A310-A312
	S12M CTFPR/L 09	12	11	150	25	9	16	TPGN, TP...R	, A335,A347,
	S16R CTFPR/L 09	16	15	200	25	11	20	0902...	A348
	S12M CTFPR/L 11	12	11	150	30	9	16	TPMR, TP...N
	S16R CTFPR/L 11	16	15	200	30	11	20	1103...
	S20S CTFPR/L 11	20	18	250	35	13	25
	S16R CTFPR/L 16	16	15	200	40	11	20	TPMR, TP...N
	S20S CTFPR/L 16	20	18	250	50	13	25	1603...
	S25T CTFPR/L 16	25	23	300	40	17	32
	S32T CTFPR/L 16	32	30	300	45	22	40
	S40T CTFPR/L 16	40	37	300	41.5	27	50
	S50U CTFPR/L 16	50	47	350	56	35	63
	S40T CTFPR/L 22	40	37	300	41.5	27	50	TPMR, TP...N
	S50U CTFPR/L 22	50	47	350	56	35	63	2204...

Комплектующие

		Прижим		Винт	Упорное кольцо	Опорная пластина	Штифт опорной пластины	Ключ
Обозначение
...06	CL 1.25	-	-	CLS 1.25	CSR 1.25	-	-	L-W 1.5
...09	CL 1.25	-	-	CLS 1.25	CSR 1.25	-	-	L-W 1.5
...11	-	CL 2C	-	CLS 2C	CSR 2C	-	-	L-W 2.5
S16R ...16	-	CL 3C	-	CLS 3C	CSR 2	-	-	L-W 3
S20S ...16	-	CL 3C	-	CLS 3C	CSR 2	-	-	L-W 3
S25T ...16	-	-	CL 3	CLS 3S	WSR 4	-	-	L-W 3
...16	-	-	CL 3	CLS 3	WSR 4	CST 32	CSP 3	L-W 3
...22	-	-	CL 4	CLS 4	CSR 4	CST 43	CSP 16K	L-W 4
