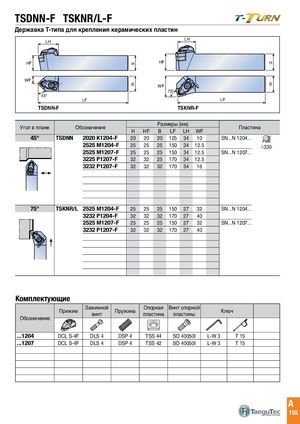

TSDNN-F TSKNR/L-F
HF Державка Т-типа для крепления керамических пластинH
| WF | LH | LH | ||
| B | ||||
| 45° |
HF LF H HF H
LHWF
B WF B
75° 45° LF LF HF H
TSDNN-F TSKNR-F B Размеры (мм)
WF Угол в плане Обозначение Пластина
75° H HF B LF LH WF
| 45° TSDNN | 2020 K1204-F | 20 | 20 | 20 125 | 34 | 10 | SN...N 1204... |
| LF | 2525 M1204-F | ||||||
| 25 | 25 | 25 150 | 34 | 12.5 | A339 | ||
| 2525 M1207-F | 25 | 25 | 25 150 | 34 | 12.5 | SN...N 1207... | |
| 3225 P1207-F | 32 | 32 | 25 170 | 34 | 12.5 | ||
| 3232 P1207-F | 32 | 32 | 32 | 170 34 | 16 |
| 75° | TSKNR/L 2525 M1204-F | 25 | 25 | 25 150 27 | 32 | SN...N 1204... | ||
| 3232 P1204-F | 32 | 32 | 32 | 170 27 | 40 | |||
| 2525 M1207-F | 25 | 25 | 25 150 27 | 32 | SN...N 1207... | |||
| 3232 P1207-F | 32 | 32 | 32 | 170 27 | 40 |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||
| ...1204 | DCL S-4F | DLS 4 | DSP 4 | TSS 44 | SO 40050I | L-W 3 | T 15 |
| ...1207 | DCL S-4F | DLS 4 | DSP 4 | TSS 42 | SO 40050I | L-W 3 | T 15 |
