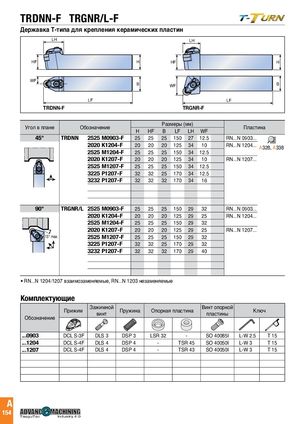

LH TRDNN-F TRGNR/L-F LH LH WF B
| HF | H | HF | H | |
| LF | ||||
| LH | WF | |||
| B | WF | B |
| HF | H | LF | LF | |||
| TRDNN-F | TRGNR-F | |||||
| WF | B | Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF LH WF | ||||
| TRDNN LF 45° 2525 M0903-F | 25 | 25 | 25 150 27 12.5 | RN...N 0903... | |||
| 2020 K1204-F | 20 | 20 | 20 125 | 34 | 10 | RN...N 1204... A328, A338 | |
| 2525 M1204-F | 25 | 25 | 25 150 | 34 | 12.5 | ||
| 2020 K1207-F | 20 | 20 | 20 125 | 34 | 10 | RN...N 1207... | |
| 2525 M1207-F | 25 | 25 | 25 150 | 34 | 12.5 | ||
| 3225 P1207-F | 32 | 32 | 25 170 | 34 | 12.5 | ||
| 3232 P1207-F | 32 | 32 | 32 | 170 | 34 | 16 |
15° max.
| TRGNR/L 2525 M0903-F 90° | 25 | 25 | 25 150 | 29 | 32 | RN...N 0903... |
| 2020 K1204-F | 20 | 20 | 20 125 | 29 | 25 | RN...N 1204... |
| 2525 M1204-F | 25 | 25 | 25 150 | 29 | 32 | |
| 2020 K1207-F | 20 | 20 | 20 125 | 29 | 25 | RN...N 1207... |
| 15° max. 2525 M1207-F | 25 | 25 | 25 150 | 29 | 32 | |
| 3225 P1207-F | 32 | 32 | 25 170 | 29 | 32 | |
| 3232 P1207-F | 32 | 32 | 32 | 170 29 | 40 |
RN...N 1204/1207 взаимозаменяемые, RN...N 1203 незаменяемые
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная | пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | ||||||||
| ...0903 | DCL S-3F | DLS 3 | DSP 3 | LSR 32 | - | SO 40085I | L-W 2.5 | T 15 |
| ...1204 | DCL S-4F | DLS 4 | DSP 4 | - | TSR 45 | SO 40050I | L-W 3 | T 15 |
| ...1207 | DCL S-4F | DLS 4 | DSP 4 | - | TSR 43 | SO 40050I | L-W 3 | T 15 |
