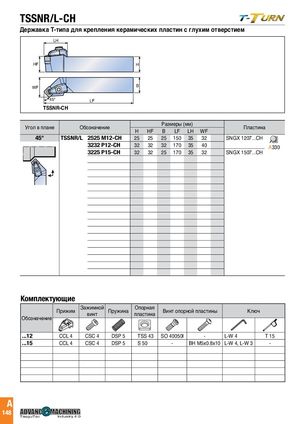

TSSNR/L-CH

LH Державка Т-типа для крепления керамических пластин с глухим отверстием LH HF H HF H WF B

45°	WFLF				B
			45°	LF
		TSSNR-CH
						Размеры (мм)

Угол в плане Обозначение Пластина

H HF B LF LH WF

45°	TSSNR/L 2525 M12-CH		25	25	25 150		35	32	SNGX 1207...CH
		3232 P12-CH	32	32	32	170	35	40		A330
		3225 P15-CH	32	32	25 170		35	32	SNGX 1507...CH

Комплектующие

	Прижим	Зажимной винт	Пружина	Опорная пластина	Винт опор	ной пластины	Клю	ч
Обозначение
...12	CCL 4	CSC 4	DSP 5	TSS 43	SO 40050I	-	L-W 4	T 15
...15	CCL 4	CSC 4	DSP 5	S 50	-	BH M5x0.8x10	L-W 4,L-W 3	-
