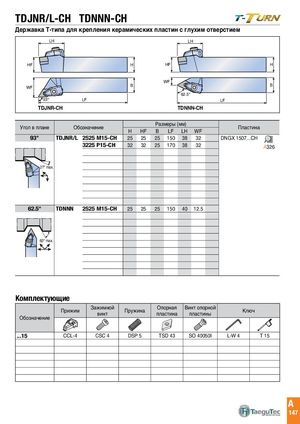

LH TDJNR/L-CH TDNNN-CH
Державка Т-типа для крепления керамических пластин с глухим отверстием
LH LH WF B
| HF | H | HF | H | |
| 93° | LF | |||
| LH | ||||
| WF | ||||
| WF | B | B | ||
| 62.5° |
HF 93° HLF LF
TDJNR-CH TDNNN-CH WF
| Угол в плане | Об | означение | Раз | меры( | мм) | Пластина | |||
| H | HF | B | LF | LH | WF | ||||
| 93° | TDJNR/L | 2525 M15-CH | 25 | 25 | 25 | 150 | 38 | 32 | DNGX 1507...CH |
| 3225 P15-CH | 32 | 32 | 25 | 170 | 38 | 32 | A326 | ||
| 27° max. | |||||||||
| 62.5° | TDNNN | 2525 M15-CH | 25 | 25 | 25 | 150 | 40 | 12.5 | |
| 60° max. |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||
| ...15 | CCL-4 | CSC 4 | DSP 5 | TSD 43 | SO 40050I | L-W 4 | T 15 |
