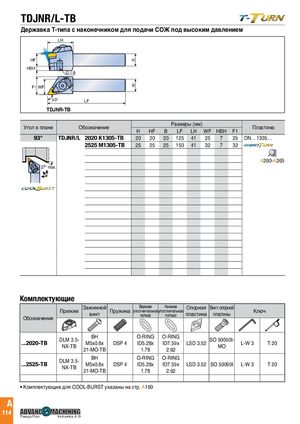

TDJNR/L-TB
LH LH HF H HBH G 1/8 HF H HBH B G 1/8 F1 WF
| 93° | B | LF | ||||
| F 1 WF | ||||||
| TDJNR-TB | ||||||
| 93° | LF | |||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF HBH F1 | ||||||
| 93° | TDJNR/L 2020 K1305-TB | 20 | 20 | 20 125 | 41 | 25 | 7 | 29 DN... 1305… | ||
| 2525 M1305-TB | 25 | 25 | 25 150 | 41 | 32 | 7 | 32 |
27° max. A260-A265 27° max.
Комплектующие
| Прижим | Зажимной винт | Пружина | Верхнее уплотнительное кольцо | Нижнее уплотнительное кольцо | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||||
| ...2020-TB | DLM 3.5- NX-TB | BH M5x0.8x 21-MO-TB | DSP 4 | O-RING ID5.28x 1.78 | O-RING ID7.59x 2.62 | LSD 3.52 | SO 50090I- MO | L-W 3 | T 20 |
| ...2525-TB | DLM 3.5- NX-TB | BH M5x0.8x 21-MO-TB | DSP 4 | O-RING ID5.28x 1.78 | O-RING ID7.59x 2.62 | LSD 3.52 | SO 50090I | L-W 3 | T 20 |
