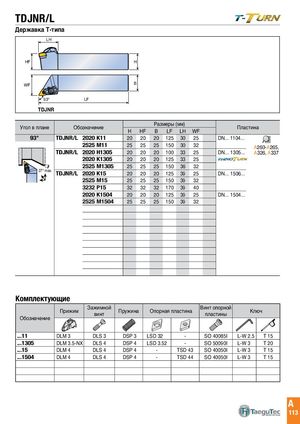

TDJNR/L
LH
HF H HF H
WF B WF B 93° LF 93° LF TDJNR
| Угол в плане | Обо | значение | Раз | меры( | мм) | Пласт | ина | |||
| H | HF | B | LF | LH | WF | |||||
| 93° | TDJNR/L | 2020 K11 | 20 | 20 | 20 | 125 | 30 | 25 | DN... 1104... | |
| 2525 M11 | 25 | 25 | 25 | 150 | 30 | 32 | A260-A265 | |||
| TDJNR/L | 2020 H1305 | 20 | 20 | 20 | 100 | 33 | 25 | DN... 1305... | , A326,A337 | |
| 2020 K1305 | 20 | 20 | 20 | 125 | 33 | 25 | ||||
| ° | 2525 M1305 | 25 | 25 | 25 | 150 | 36 | 32 | |||
| 27 max. | TDJNR/L | 2020 K15 | 20 | 20 | 20 | 125 | 39 | 25 | DN... 1506... | |
| 2525 M15 | 25 | 25 | 25 | 150 | 39 | 32 | ||||
| 3232 P15 | 32 | 32 | 32 | 170 | 39 | 40 | ||||
| 2020 K1504 | 20 | 20 | 20 | 125 | 39 | 25 | DN... 1504... | |||
| 2525 M1504 | 25 | 25 | 25 | 150 | 39 | 32 |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная п | ластина | Винт опорной пластины | Кл | юч | |
| Обозначение | ||||||||
| ...11 | DLM 3 | DLS 3 | DSP 3 | LSD 32 | - | SO 40085I | L-W 2.5 | T 15 |
| ...1305 | DLM 3.5-NX | DLS 4 | DSP 4 | LSD 3.52 | - | SO 50090I | L-W 3 | T 20 |
| ...15 | DLM 4 | DLS 4 | DSP 4 | - | TSD 43 | SO 40050I | L-W 3 | T 15 |
| ...1504 | DLM 4 | DLS 4 | DSP 4 | - | TSD 44 | SO 40050I | L-W 3 | T 15 |
