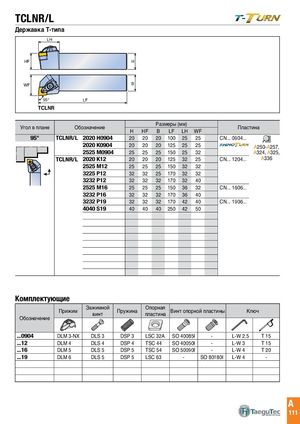

TCLNR/L

LH Державка Т-типа

LH HF H HF H WF B WF B 95° LF 95° LF TCLNR

Угол в плане	Об	значение			Раз	меры(	мм)		Пласт	ина
			H	HF	B	LF	LH	WF
95°	TCLNR/L	2020 H0904	20	20	20	100	25	25	CN... 0904...
		2020 K0904	20	20	20	125	25	25		A250-A257,
		2525 M0904	25	25	25	150	25	32		A324,A325,
	TCLNR/L	2020 K12	20	20	20	125	32	25	CN... 1204...	A336
		2525 M12	25	25	25	150	32	32
		3225 P12	32	32	25	170	32	32
		3232 P12	32	32	32	170	32	40
		2525 M16	25	25	25	150	36	32	CN... 1606...
		3232 P16	32	32	32	170	36	40
		3232 P19	32	32	32	170	42	40	CN... 1906...
		4040 S19	40	40	40	250	42	50

Комплектующие

	Прижим	Зажимной винт	Пружина	Опорная пластина	Винт опорно	й пластины	Кл	юч
Обозначение
...0904	DLM 3-NX	DLS 3	DSP 3	LSC 32A	SO 40085I	-	L-W 2.5	T 15
...12	DLM 4	DLS 4	DSP 4	TSC 44	SO 40050I	-	L-W 3	T 15
...16	DLM 5	DLS 5	DSP 5	TSC 54	SO 50090I	-	L-W 4	T 20
...19	DLM 6	DLS 5	DSP 5	LSC 63	-	SO 80180I	L-W 4	-
