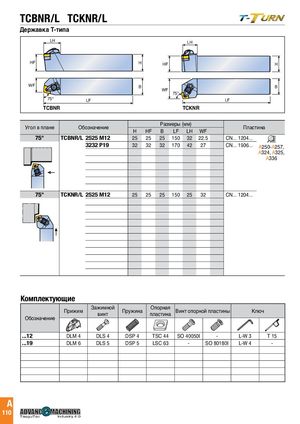

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 113
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TCBNR/L TCKNR/L
HF LH H LH
| HF | H | HF | H |
| WF | B | ||
| 75° | LH | ||
| LF | |||
| WF | B | B | |
| WF | |||
| 75° |
| HF | 75° | LF | H | LF | ||
| TCBNR | TCKNR | |||||
| B | Размеры (мм) |
WFУгол в плане Обозначение Пластина
| 75° | H | HF | B | LF | LH WF | |||||
| 75° | TCBNR/L 2525 M12LF | 25 | 25 | 25 150 | 32 | 22.5 | CN... 1204... | |||
| 3232 P19 | 32 | 32 | 32 | 170 | 42 | 27 | CN... 1906... | A250-A257, |
A324, A325, A336
75° TCKNR/L 2525 M12 25 25 25 150 25 32 CN... 1204...
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт опорно | й пластины | Кл | юч | |
| Обозначение | ||||||||
| ...12 | DLM 4 | DLS 4 | DSP 4 | TSC 44 | SO 40050I | - | L-W 3 | T 15 |
| ...19 | DLM 6 | DLS 5 | DSP 5 | LSC 63 | - | SO 80180I | L-W 4 | - |
