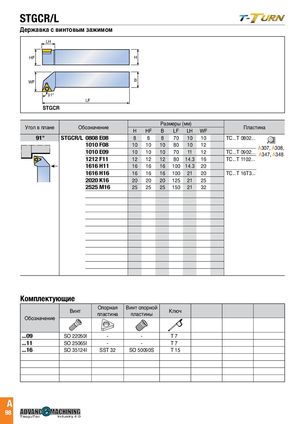

STGCR/L
WF LH B
91° HF H
LF
WF B 91° LF STGCR Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF | |||
| STGCR/L 0808 E08 91° | 8 | 8 | 8 | 70 | 10 | 10 | TC...T 0802... |
| 1010 F08 | 10 | 10 | 10 | 80 | 10 | 12 | |
| A307, A308, | |||||||
| 1010 E09 | 10 | 10 | 10 | 70 | 11 | 12 | TC...T 0902... A347, A348 |
| 1212 F11 | 12 | 12 | 12 | 80 | 14.3 | 16 | TC...T 1102... |
| 1616 H11 | 16 | 16 | 16 100 | 14.3 | 20 | ||
| 1616 H16 | 16 | 16 | 16 100 21 | 20 | TC...T 16T3... | ||
| 2020 K16 | 20 | 20 | 20 125 21 | 25 | |||
| 2525 M16 | 25 | 25 | 25 150 21 | 32 |
Комплектующие
| Винт | Опорная пластина | Винт опорной пластины | Ключ | |
| Обозначение | ||||
| ...09 | SO 22050I | - | - | T 7 |
| ...11 | SO 25065I | - | - | T 7 |
| ...16 | SO 35124I | SST 32 | SO 50090S | T 15 |
