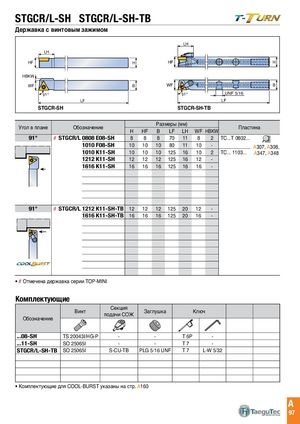

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 100
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
LH STGCR/L-SH STGCR/L-SH-TB HF Державка с винтовым зажимомH HBKW LH
| WF | LH | B | |
| 91° |
| HF | H | HF | H | |
| LF | ||||
| HBKW | ||||
| WF | B | WF | B |
| 91° | 91° | UNF 5/16 | ||
| LF | LF | |||
| STGCR-SH | STGCR-SH-TB | |||
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF LH WF HBKW | ||||||
| # STGCR/L 0808 E08-SH 91° | 8 | 8 | 8 | 70 | 11 | 8 | 2 | TC...T 0802... | |
| 1010 F08-SH | 10 | 10 | 10 | 80 | 11 | 10 | - | A307, A308, | |
| 1010 K11-SH | 10 | 10 | 10 125 16 | 10 | 2 | TC... 1103... | A347, A348 | ||
| 1212 K11-SH | 12 | 12 | 12 125 16 | 12 | - | ||||
| 1616 K11-SH | 16 | 16 | 16 125 16 | 16 | - |
| 91° | # STGCR/L 1212 K11-SH-TB | 12 | 12 | 12 125 20 | 12 | - | |
| 1616 K11-SH-TB | 16 | 16 | 16 125 20 | 16 | - |
LH
HF H
# Отмечена державка серии TOP-MINI
Комплектующие
| Винт | Секция подачи СОЖ | Заглушка | Кл | юч | |
| Обозначение | |||||
| ...08-SH | TS 20043I/HG-P | - | - | T 6P | - |
| ...11-SH | SO 25065I | - | - | T 7 | - |
| STGCR/L-SH-TB | SO 25065I | S-CU-TB | PLG 5/16 UNF | T 7 | L-W 5/32 |
WF B
