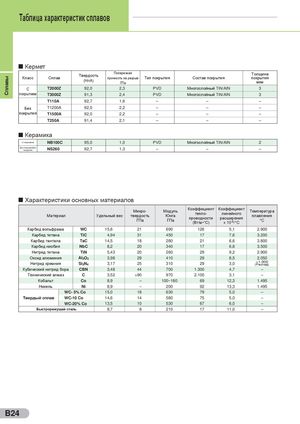

Общий каталог Sumitomo 2012 - страница 54
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Таблица характеристик сплавов
| Класс | Сплав | Твердость (HRA) | Поперечная прочность на разрыв ГПа | Тип покрытия | Состав покрытия | Толщина покрытия мкм |
| С | T2000Z | 92,0 | 2,3 | PVD | Многослойный TiN/AlN | 3 |
| покрытием | T3000Z | 91,3 | 2,4 | PVD | Многослойный TiN/AlN | 3 |
| T110A | 92,7 | 1,6 | – | – | – | |
| Без | T1200A | 92,0 | 2,2 | – | – | – |
| покрытия | T1500A | 92,0 | 2,2 | – | – | – |
| T250A | 91,4 | 2,1 | – | – | – |
T250A 91,4 2,1 – – –
Керамика
| С покрытием | NB100C | 95,0 | 1,0 | PVD | 2 Многослойный TiN/AlN |
| Без покрытияБез покрытия | NS260 | 92,7 | 1,3 | – | – – |
покрытия
Характеристики основных материалов
| Материал | Удельный вес | Микро- твердость ГПа | Модуль Юнга ГПа | Коэффициент тепло- проводности (Вт/м•°C) | Коэффициент линейного расширения x 10-6/°C | Температура плавления °C | |
| Карбид вольфрама | WC | 15,6 | 21 | 690 | 126 | 5,1 | 2.900 |
| Карбид титана | TiC | 4,94 | 31 | 450 | 17 | 7,6 | 3.200 |
| Карбид тантала | TaC | 14,5 | 18 | 280 | 21 | 6,6 | 3.800 |
| Карбид ниобия | NbC | 8,2 | 20 | 340 | 17 | 6,8 | 3.500 |
| Нитрид титана | TiN | 5,43 | 20 | 260 | 29 | 9,2 | 2.900 |
| Оксид алюминия | Al2O3 | 3,98 | 29 | 410 | 29 | 8,5 | 2.050 |
| Нитрид кремния | Si3N4 | 3,17 | 25 | 310 | 29 | 3,0 | >1.900 (Распад) |
| Кубический нитрид бора | CBN | 3,48 | 44 | 700 | 1.300 | 4,7 | – |
| Технический алмаз | C | 3,52 | >90 | 970 | 2.100 | 3,1 | – |
| Кобальт | Co | 8,9 | – | 100~180 | 69 | 12,3 | 1.495 |
| Никель | Ni | 8,9 | – | 200 | 92 | 13,3 | 1.495 |
| WC- | 5% Co | 15,0 | 18 | 630 | 79 | 5,0 | – |
| WC- Твердый сплав | 10 Co | 14,6 | 14 | 580 | 75 | 5,0 | – |
| WC- | 20% Co | 13,5 | 10 | 530 | 67 | 6,0 | – |
| Быстрорежущая ста | ль | 8,7 | 8 | 210 | 17 | 11,0 | – |
