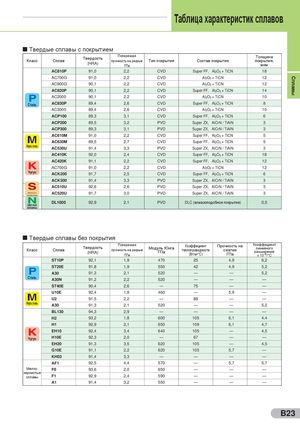

Таблица характеристик сплавов
| Класс | Сплав | Твердость (HRA) | Поперечная прочность на разрыв ГПа | Тип покрытия | Состав покрытия | Толщина покрытия, мкм |
| AC810P | 91,0 | 2,2 | CVD | Super FF, Al2O3+ TiCN | 18 | |
| AC700G | 91,0 | 2,2 | CVD | Al2O3+ TiCN | 12 | |
| AC900G | 90,1 | 2,2 | CVD | Al2O3+ TiCN | 12 | |
| AC820P | 90,1 | 2,2 | CVD | Super FF, Al2O3+ TiCN | 14 | |
| AC2000 | 90,1 | 2,2 | CVD | Al2O3+ TiCN | 10 | |
| Сталь | AC830P | 89,4 | 2,6 | CVD | Super FF, Al2O3+ TiCN | 8 |
| AC3000 | 89,4 | 2,6 | CVD | Al2O3+ TiCN | 10 | |
| ACP100 | 89,3 | 3,1 | CVD | Super FF, Al2O3+ TiCN | 6 | |
| ACP200 | 89,5 | 3,2 | PVD | Super ZX, AlCrN / TiAlN | 3 | |
| ACP300 | 89,3 | 3,1 | PVD | Super ZX, AlCrN / TiAlN | 3 | |
| AC610M | 91,0 | 2,2 | CVD | Super FF, Al2O3+ TiCN | 5 | |
| AC630M | 89,5 | 2,7 | CVD | Super FF, Al2O3+ TiCN | 5 | |
| Нерж. сталь | AC530U | 91,4 | 3,3 | PVD | Super ZX, AlCrN / TiAlN | 3 |
| AC410K | 92,0 | 2,4 | CVD | Super FF, Al2O3+ TiCN | 18 | |
| AC420K | 91,1 | 2,2 | CVD | Super FF, Al2O3+ TiCN | 12 | |
| AC700G | 91,0 | 2,2 | CVD | Al2O3+ TiCN | 12 | |
| Чугун | ACK200 | 91,7 | 2,5 | CVD | Super FF, Al2O3+ TiCN | 6 |
| ACK300 | 91,4 | 3,3 | PVD | Super ZX, AlCrN / TiAlN | 3 | |
| AC510U | 92,6 | 2,6 | PVD | Super ZX, AlCrN / TiAlN | 3 | |
| Жаропрочные и титановые сплавы | AC520U | 91,7 | 3,0 | PVD | Super ZX, AlCrN / TiAlN | 3 |
| Цветные металлы | DL1000 | 92,9 | 2,1 | PVD | DLC (алмазоподобное покрытие) | 0,5 |
Твердые сплавы без покрытия
Поперечная Коэффициент Прочность на Коэффициент
| Класс | Сплав | Твердость (HRA) | Поперечная прочность на разрыв ГПа | Модуль Юнга ГПа | Коэффициент теплопроводности (Вт/м•°C) | Прочность на сжатие ГПа | Коэффициент линейного расширения x 10-6/°C |
| ST10P | 92,1 | 1,9 | 470 | 25 | 4,9 | 6,2 | |
| ST20E | 91,8 | 1,9 | 550 | 42 | 4,9 | 5,2 | |
| A30 | 91,3 | 2,1 | 520 | — | — | 5,2 | |
| Сталь | A30N | 91,2 | 2,2 | 520 | — | — | — |
| ST40E | 90,4 | 2,6 | — | 75 | — | — | |
| U10E | 92,4 | 1,8 | 460 | — | 5,9 | — | |
| U2 | 91,5 | 2,2 | — | 88 | — | — | |
| Нерж. сталь | A30 | 91,3 | 2,1 | 520 | — | — | 5,2 |
| BL130 | 94,3 | 2,9 | — | — | — | — | |
| H2 | 93,2 | 1,8 | 600 | 105 | 6,1 | 4,4 | |
| H1 | 92,9 | 2,1 | 650 | 109 | 6,1 | 4,7 | |
| EH10 | 92,4 | 3,4 | 640 | 105 | — | 4,5 | |
| Чугун | H10E | 92,3 | 2,0 | — | 67 | — | — |
| EH20 | 91,3 | 3,5 | 620 | 105 | — | 4,5 | |
| G10E | 91,1 | 2,2 | 620 | 105 | 5,7 | — | |
| KH03 | 91,4 | 3,3 | — | — | — | — | |
| AF1 | 92,5 | 4,4 | 570 | — | 5,7 | 5,7 | |
| Мелко- | F0 | 93,6 | 2,0 | 650 | — | — | — |
| зернистые сплавы | F1 | 92,9 | 2,4 | 590 | — | — | — |
| A1 | 91,4 | 3,2 | 550 | — | — | — |
