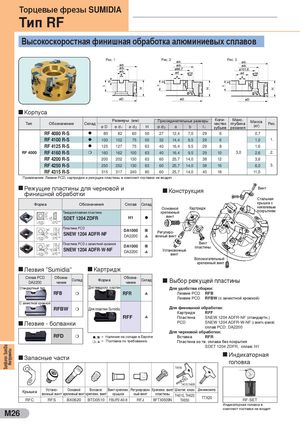

Общий каталог Sumitomo 2012 - страница 360

Торцевые фрезы SUMIDIA Тип RF Высокоскоростная финишная обработка алюминиевых сплавов Рис. 1 Рис. 2 Рис. 3 Корпуса Размеры (мм) Присоединительные размеры Коли- Макс. Масса Рис. Тип Обозначение Склад чество глубина øD ø d1 ø d2 H ø d3 a b l1 (кг) зубьев резания RF 4080 R-S l 80 82 60 50 27 12,4 7,0 29 6 0,7 RF 4100 R-S l 100 102 75 50 32 14,4 8,5 29 6 1,0 1. RF 4125 R-S l 125 127 75 63 40 16,4 9,5 29 8 1,6 RF 4000 RF 4160 R-S m 160 162 100 63 40 16,4 9,5 29 10 3,0 2,6 2. RF 4200 R-S 200 202 130 63 60 25,7 14,0 38 12 3,6 RF 4250 R-S 250 252 130 63 60 25,7 14,0 38 16 6,0 3. RF 4315 R-S 315 317 240 80 60 25,7 14,0 40 18 11,0 Примечание: Лезвие PCD, картриджи и режущие пластины в комплект поставки не входят. Режущие пластины для черновой и Конструкция Винт финишной обработки Стальная Форма Обозначения Сплав Склад крышка с Основной Картридж никелевым Твердосплавная пластина крепежный покрытием H1 l винт SDET 1204 ZDFR Пластина PCD DA1000 n Регулиро- SNEW 1204 ADFR-NF DA2200 s вочный винт Пластина PCD с зачистной кромкой Винт DA1000 n пластины SNEW 1204 ADFR-W-NF DA2200 s Установочный винт Вспомогательный крепежный винт Лезвия ”Sumidia” Картридж Сплав PCD Обозна- Обозна- DA2200 чение Склад Форма чение Склад Выбор режущей пластины Стандартный тип Для твердоспл. пластин Для удобства сборки: RFB m RFR s Лезвие PCD RFB Лезвие PCD RFBW (с зачистной кромкой) С зачистной кромкой RFBW m Для пластин Sumidia Для финишной обработки: Картридж RFF RFF s Пластина SNEW 1204 ADFR-NF (стандартн.) Лезвие - болванки PCD SNEW 1204 ADFR-W-NF (с зачистн. кромкой) сплав PCD: DA2200 Для черновой обработки: RFD m l, n = Наличие на складе в Европе Вставка RFR m, s = Поставка по требованию Пластина из тв. сплава без покрытия SDET 1204 ZDFR, сплав: H1 Sumiboron / SumiDia Инструменты Запасные части Индикаторная головка TH050 TH015,TH025 Устано- Основной Вспомог. Винт креплен. Регулировоч- Крепежн. винт Шестиг. ключ Динанмометр Крышка вочный винт крепежный винт крепежн. винт крышки ный винт пластины TH015, TH025 TTX20 RFC RFS BX0620 BTD0510 FBUP2-A0-8 RFJ BFTX0509N TH050 RF-SET Индикаторная головка в комплект поставки не входит M26
