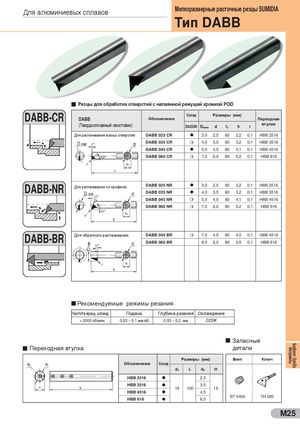

Общий каталог Sumitomo 2012 - страница 359

Для алюминиевых сплавов Мелкоразмерные расточные резцы SUMIDIA Тип DABB Резцы для обработки отверстий с напаянной режущей кромкой POD Склад Размеры (мм) DABB-CR DABB (Твердосплавный хвостовик) Обозначение Перходная втулка DA2200 Dмин d l1 h r Для растачивания малых отверстий DABB 025 CR l 3,0 2,5 60 2,2 0,1 HBB 2516 DABB 035 CR m 4,0 3,5 60 3,2 0,1 HBB 3516 DABB 045 CR l 5,0 4,5 80 4,1 0,1 HBB 4516 DABB 060 CR m 7,0 6,0 80 5,2 0,1 HBB 616 DABB 025 NR l 3,0 2,5 60 2,2 0,1 HBB 2516 DABB-NR Для растачивания по профилю DABB 035 NR l 4,0 3,5 60 3,2 0,1 HBB 3516 DABB 045 NR m 5,0 4,5 80 4,1 0,1 HBB 4516 DABB 060 NR m 7,0 6,0 80 5,2 0,1 HBB 616 Для обратного растачивания DABB 045 BR m 7,0 4,5 80 4,0 0,1 HBB 4516 DABB-BR DABB 060 BR 9,0 6,0 80 5,5 0,1 HBB 616 Рекомендуемые режимы резания Частота вращ. шпинд. Подача Глубина резания Охлаждение > 2000 об/мин 0,03 ~ 0,1 мм/об 0,03 ~ 0,2 мм СОЖ Запасные Sumiboron / SumiDia Переходная втулка детали Инструменты Размеры (мм) Винт Ключ Обозначение Склад d1 L d2 H HBB 2516 l 2,5 HBB 3516 l 3,5 16 100 15 HBB 4516 l 4,5 BT 0404 TH 020 HBB 616 l 6,0 M25
