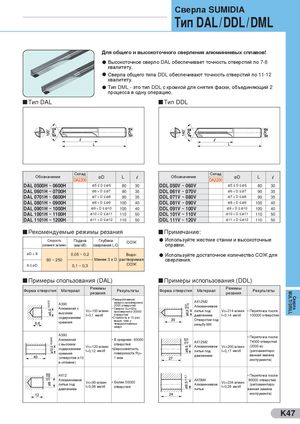

Общий каталог Sumitomo 2012 - страница 311

Сверла SUMIDIA Тип DAL/DDL/DML Для общего и высокоточного сверления алюминиевых сплавов! l Высокоточное сверло DAL обеспечивает точность отверстий по 7-8 квалитету. l Сверла общего типа DDL обеспечивают точность отверстий по 11-12 квалитету. l Тип DML - это тип DDL с кромкой для снятия фаски, объединяющий 2 процесса в одну операцию. Тип DAL Тип DDL Склад Склад Обозначение DA2200 øD L l Обозначение DA2200 øD L l DAL 0500H ~ 0600H ø5 ≤ D ≤ ø6 80 30 DDL 050V ~ 060V ø5 ≤ D ≤ ø6 80 30 DAL 0601H ~ 0700H ø6 < D ≤ ø7 90 35 DDL 061V ~ 070V ø6 < D ≤ ø7 90 35 DAL 0701H ~ 0800H ø7 < D ≤ ø8 90 35 DDL 071V ~ 080V ø7 < D ≤ ø8 90 35 DAL 0801H ~ 0900H ø8 < D ≤ ø9 100 40 DDL 081V ~ 090V ø8 < D ≤ ø9 100 40 DAL 0901H ~ 1000H ø9 < D ≤ ø10 100 40 DDL 091V ~ 100V ø9 < D ≤ ø10 100 40 DAL 1001H ~ 1100H ø10 < D ≤ ø11 110 50 DDL 101V ~ 110V ø10 < D ≤ ø11 110 50 DAL 1101H ~ 1200H ø11 < D ≤ ø12 110 50 DDL 111V ~ 120V ø11 < D ≤ ø12 110 50 Рекомендуемые режимы резания Примечание: Скорость Подача Глубина СОЖ l Используйте жесткие станки и высокоточные резания (м/мин) (мм/об) сверления L/D оправки. øD < 8 0,05 ~ 0,2 Водо- l Используйте достаточное количество СОЖ для 80 ~ 250 Менее 3 х D растворимая сверления. 8 ≤ øD 0,1 ~ 0,3 СОЖ Примеры спользования (DAL) Примеры использования (DDL) Режимы Режимы Форма отверстия Материал Результаты Форма отверстия Материал Результаты резания резания MULTI DRILL Сверла •Твердоплавное сверло просверлило АК12М2 А390 2000 отверстий Алюминиевое Алюминий с • Сверло SumiDia Vc=100 м/мин просверлило 30000 литье под Vc=214 м/мин • Переточка после высоким отверстий f=0,1 мм/об давлением f=0,14 мм/об 100000 отверстий содержанием •Стойкость в 15 раз выше, чем у Отверстие под кремния твердосплавных резьбу M8 сверл А390 • Переточка после Алюминий • В среднем- 40000 АК12М2 74000 отверстий с высоким отверстий Vc=120 м/мин Алюминиевое Vc=200 м/мин (2000 м) содержанием •Шероховатость f=0,12 мм/об литье под f=0,17 мм/об (регламентиро- кремния поверхности Ry= давлением ванная замена (отверстие ø10 1 мкм инструмента) в отливке) АК12 • Переточка после Алюминиевое AK5M4 80000 отверстий Vc=90 м/мин • Более 50000 Vc=234 м/мин литье под Алюминиевое (регламентиро- f=0,08 мм/об отверстий f=0,28 мм/об давлением литье ванная замена инструмента) K47
