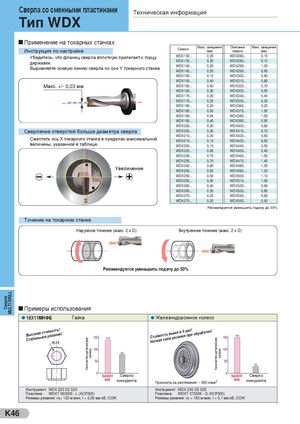

Сверла со сменными пластинами Техническая информация Тип WDX Применение на токарных станках Макс. смещение Описание Макс. смещение Сверло Инструкция по настройке (мм) сверла (мм) Убедитесь, что фланец сверла вплотную прилегает к торцу WDX130... 0,35 WDX280... 0,15 WDX135... 0,30 WDX285... 0,10 державки. WDX140... 0,25 WDX290... 1,00 Выровняйте осевую линию сверла по оси Y токарного станка WDX145... 0,20 WDX295... 0,95 WDX150... 0,15 WDX300... 0,90 WDX155... 0,40 WDX310... 0,80 Макс. +/- 0,03 мм WDX160... 0,40 WDX320... 0,70 WDX165... 0,35 WDX330... 0,55 WDX170... 0,30 WDX340... 0,45 WDX175... 0,25 WDX350... 0,35 WDX180... 0,20 WDX360... 0,20 WDX185... 0,50 WDX370... 1,00 WDX190... 0,45 WDX380... 1,00 WDX195... 0,40 WDX390... 0,90 WDX200... 0,30 WDX400... 0,80 Сверление отверстий больше диаметра сверла WDX205... 0,30 WDX410... 0,70 WDX210... 0,20 WDX420... 0,60 Сместить ось X токарного станка в пределах максимальной WDX215... 0,15 WDX430... 0,50 величины, указанной в таблице. WDX220... 0,10 WDX440... 0,50 WDX225... 0,06 WDX450... 0,40 WDX230... 0,70 WDX460... 1,50 WDX235... 0,70 WDX470... 1,40 WDX240... 0,60 WDX480... 1,30 Увеличение WDX245... 0,50 WDX490... 1,20 WDX250... 0,50 WDX500... 1,10 WDX255... 0,45 WDX510... 1,00 WDX260... 0,40 WDX520... 0,90 WDX265... 0,35 WDX530... 0,80 WDX270... 0,25 WDX540... 0,60 WDX275... 0,20 WDX550... 0,50 Рекомендуется уменьшить подачу до 30% Точение на токарном станке Наружное точение (макс. 2 х D) Внутреннее точение (макс. 2 х D) Рекомендуется уменьшить подачу до 50% MULTI DRILL Сверла Примеры использования l 18Х11МНФБ Гайка l Железнодорожное колесо ость! в 5 раз! я стойк ь выше ия при обраб отке! Высока ое резание! Ст о й к о с т з а н 150 ьн р е Стабил 150 - а 150 - сил Количество деталей/реж. Количество деталей/реж. 140 Низкая 100 - 100 - кромка кромка 80 50 - 50 - 30 0. 0. SumiDrill Сверло SumiDrill Сверло WDX конкурента WDX конкурента Прочность на растяжение: ~ 900 н/мм2 Инструмент: WDX 220 D2 S25 Инструмент: WDX 245 D3 S25 Пластина: WDXT 063006 - L (ACP300) Пластина: WDXT 073506 - G (АСР300) Режимы резания: vс= 120 м/мин, f = 0,06 мм/об, СОЖ Режимы резания: vc = 185 м/мин, f = 0,1 мм/об, СОЖ K46
