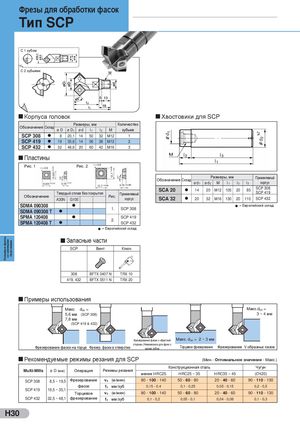

Общий каталог Sumitomo 2012 - страница 236

Предыдущая страница Следующая страница

Навигация

Фрезы для обработки фасок

Тип SCP

  • 1 зубом
  • 2 зубьями

Корпуса головок

Размеры, мм Количество Обозначение Склад

ø Dø Dø dllMзубьев
112
SCP 308l820,1145032M121
SCP 419l1935,6145638M122
SCP 432l3248,6206042M163

Пластины Рис. 1 Рис. 2

Твердый сплав без покрытия Применяемый Обозначение Рис.

A30NG10Eкорпус
SDMA 090308l
SDMA 090308 T1.SCP 308
l
SPMA 120408lSCP 419
SPMA 120408 T2.
lSCP 432
l = Европейский склад
Запасные части
SCPВинтКлюч

Хвостовики для SCP

Размеры, мм Применяемый Обозначение Склад

ø dø dMlllкорпус
12123

SCA 20 l SCP 308

1420M121052085
SCP 419
SCA 32l2032M1613020110SCP 432

l = Европейский склад

308BFTX 0407 NTRX 10
419, 432BFTX 0511 NTRX 20

Примеры использования

Макс.d=Макс.d=
ococ
5,6 мм(SCP 308)3 ~ 4 мм

7,8 мм (SCP 419 & 432)

Макс. d = 2 ~ 3 мм Фрезерование фаски с обратной oc стороны (Невозможно для фрез с

Фрезерование фаски на торце Фрезер. фаски в отверстииТорцевое фрезерованиеФрезерование V-образных пазов
одним зубом
Рекомендуемые режимы резания для SCP
(Мин.- Оптимальное значение - Макс.)
Конструкционная стальЧугун

Multi-Mills ø D (мм) Операция Режимы резания

Mlti-MillDОРежимы езанияКонструкционная стальЧугун
usø(мм)перациярменее HRC25HRC25 ~ 35HRC35 ~ 45(СЧ20)
SCP 3088,5 ~ 19,5Фрезерованиеvc (м/мин)80 -100- 14050 -60- 8020 -40- 6090 -110- 130
SCP 41919 ~ 31фасокf t мм/зуб0,15 - 0,40,1 - 0,250,05 - 0,150,2 - 0,5
,5 5,Торцевоеvc (м/мин)80 -100- 14050 -60- 8020 -40- 6090 -110- 130
SCP 43232,5 ~ 48,1фрезерованиеf t мм/зуб0,1 - 0,20,05 - 0,10,04 - 0,080,1 - 0,3
