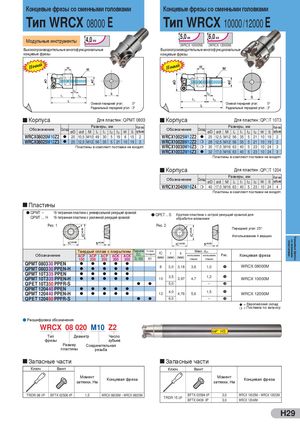

Общий каталог Sumitomo 2012 - страница 235
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип WRCX E Тип WRCX E
5,0 мм 6,0 мм Модульные инструменты 4,0 мм (WRCX 10000M) (WRCX 12000M) Высокопроизводительные многофункциональные Высокопроизводительные многофункциональные
концевые фрезы концевые фрезы
Новый Новый
| Осевой передний угол: | 0° | Осевой передний угол: | 0° |
| Радиальный передний угол: - 3° | Радиальный передний угол: - 3° |
Корпуса Для пластин : QPMT 0803 Корпуса Для пластин : QPlT 10T3
Размеры, мм Кол во Размеры, мм Кол во
Обозначение Склад - Обозначение Склад -
| øD ød | L M l | l | l | W | S | зубьев | øD ød | M | L | l | l | l | S W зубьев | ||||
| 1 | 2 | 3 | 1 | 2 | 3 | ||||||||||||
| WRCX08020M10Z2 | l | 20 10,5 M10 49 30 | 5 | 19 | 8 | 15 | 2 | WRCX10025M12Z2 | l | 25 12,5 M12 56 35 | 5 | 21 10 19 | 2 | ||||
| WRCX08025M12Z3 | l | 25 12,5 M12 56 35 | 5 | 21 10 19 | 3 | WRCX10028M12Z2 | m | 28 12,5 M12 56 35 | 5 | 21 10 19 | 2 | ||||||
| Пластины в комплект поставки не входят. | WRCX10030M16Z3 | m | 30 17,0 M16 63 40 | 5 | 23 10 24 | 3 | |||||||||||
| WRCX10032M16Z3 | l | 32 17,0 M16 63 40 | 5 | 23 10 24 | 3 | ||||||||||||
| Пластины в комплект поставки не входят. | |||||||||||||||||
| Корпуса | Для пластин : QPlT 1204 | ||||||||||||||||
| Размеры, мм | Кол во |
Обозначение Склад -
| øD ød | L M l | l | l | S W зубьев | |
| 1 | 2 | 3 | |||
| m WRCX12040M16Z4 40 17,0 M16 63 40 | 5 | 23 10 24 | 4 | ||
| Пластины в комплект поставки не входят. | |||||
| Пластины | |||||
| QPMT – | 16-тигранная пластина с универсальной режущей кромкой | ||||
| Круглая пластина с острой режущей кромкой для QPET ... S |
QPMT ... H 16-тигранная пластина с усиленной режущей кромкой обработки алюминия
Рис. 1 Рис. 2 Передний угол: 25° Использование 4 вершин
Твердый сплав с покрытием Покрытие Тв сплав Макс. d
. IC r s oc
Обозначение DLC без покрытия Рис. Концевая фреза
| ACP | ACP | ACP | ACK | ACK | мм | мм | мм | использование | использование | |||||
| DL1000 | H1 | ( | ) ( | ) ( | ) | |||||||||
| 100 | 200 | 300 | 200 | 300 | 4 вершин | 8 вершин | ||||||||
| QPMT 080330 PPEN | l | l | l | l | l | |||||||||
| QPMT 080330 PPEN-H | 8 3,0 | 3,18 | 3,8 | 1,0 | u | WRCX 08000M | ||||||||
| l | l | l | l | l | ||||||||||
| QPMT 10T335 PPEN | l | l | l | l | l | |||||||||
| QPMT 10T335 PPEN-H | 3,5 | 1,2 | u | |||||||||||
| l | l | l | l | l | 10 | 3,97 | 4,7 | WRCX 10000M | ||||||
| QPET 10T350 PPFR-S | l | l | 5,0 | – | v | |||||||||
| QPMT 120440 PPEN | l | l | l | l | l | |||||||||
| 4,0 | 1,5 | u | ||||||||||||
| QPMT 120440 PPEN-H | l | l | l | l | l | 12 | 4,76 | 5,6 | WRCX 12000M | |||||
| QPET 120460 PPFR-S | l | l | 6,0 | – | v |
l = Европейский склад m = Поставка по запросу
Расшифровка обозначения
WRCX 08 020 M10 Z2
H5
| Тип | Диаметр | Число | |||||
| фрезы | зубьев | ||||||
| Размер | Соединительная | ||||||
| пластины | резьба | ||||||
| Запасные части | Запасные части |
| Ключ | Винт | Ключ | Винт | ||||
| Момент | Момент | ||||||
| Концевая фреза | Концевая фреза | ||||||
| затяжки, Нм | затяжки, Нм |
| TRDR 08 IP | BFTX 02506 IP | 1,5 | WRCX 08020M ~ WRCX 08025M | BFTX 03584 IP | 3,0 | WRCX 10025M ~ WRCX 10032M | |
| TRDR 15 IP | |||||||
| BFTX 0409 IP | 3,0 | WRCX 12040M |
