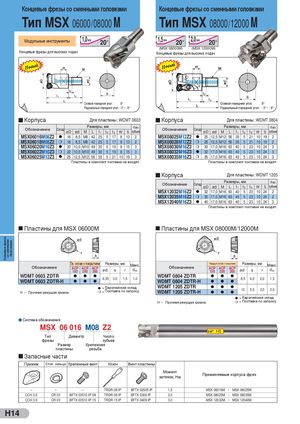

Общий каталог Sumitomo 2012 - страница 220

Концевые фрезы со сменными головками Концевые фрезы со сменными головками Тип MSX 06000/08000 M Тип MSX 08000/12000 M Модульные инструменты 1,0 мм 20° 1,5 мм 20° 2,0 мм 20° (MSX 08000M) (MSX 12000 M) Концевые фрезы для высоких подач Концевые фрезы для высоких подач Новый Новый Осевой передний угол: 8° Осевой передний угол: 8° Радиальный передний угол: -3°~ -8° Радиальный передний угол: -3°~ -8° Корпуса Для пластины : WDMT 0603 Корпуса Для пластины : WDMT 0804 Обозначение Склад øD ød Размеры, ммMLl1l2 l3 W К-воSзубьев Обозначение Склад øD ød Размеры, ммML l1 l2 l3 W К-воSзубьев MSX06016M08Z2 l 16 8,5 M8 42 25 5 17 8 13 2 MSX08025M12Z2 l 25 12,5 M12 56 35 5 21 10 19 2 MSX06018M08Z2 m 18 8,5 M8 42 25 5 17 8 13 2 MSX08028M12Z2 m 28 12,5 M12 56 35 5 21 10 19 2 MSX06020M10Z3 l 20 10,5 M10 49 30 5 19 8 15 3 MSX08030M16Z3 m 30 17,0 M16 63 40 5 23 10 24 3 MSX06022M10Z3 m 22 10,5 M10 49 30 5 19 8 15 3 MSX08032M16Z3 l 32 17,0 M16 63 40 5 23 10 24 3 MSX06025M12Z3 l 25 12,5 M12 56 35 5 21 10 19 3 MSX08035M16Z3 m 35 17,0 M16 63 40 5 23 10 24 3 Пластины в комплект поставки не входят. Пластины в комплект поставки не входят. Корпуса Для пластины : WDMT 1205 Обозначение Склад øD ød Размеры, ммML l1 l2 l3 W К-воSзубьев MSX12032M16Z2 l 32 17,0 M16 63 40 5 23 10 24 2 MSX12035M16Z2 m 35 17,0 M16 63 40 5 23 10 24 2 MSX12040M16Z3 l 40 17,0 M16 63 40 5 23 10 24 3 Пластины в комплект поставки не входят. Пластины для MSX 06000M Пластины для MSX 08000M/12000M Обозначение Тв. сплав с покрытием Размеры, мм Макс.ACPACPACP100200300ødsrdocОбозначение Твердый сплав с покрытием Размеры, мм Макс.ACPACPACP100200300ødsrdoc WDMT 0603 ZDTR l l l WDMT 0804 ZDTR l l l WDMT 0603 ZDTR-H l l l 6,35 3,0 1,5 1,0 WDMT 0804 ZDTR-H l l l 8,5 4,0 2,0 1,5 H – Прочная режущая кромка l = Европейский складm = Поставка по запросуWDMT 1205 ZDTR l l lWDMT 1205 ZDTR-Hlll 12 5,0 2,0 2,0 l = Европейский склад H– Прочная режущая кромка m = Поставка по запросу Система обозначения MSX 06 016 M08 Z2  H5 Тип Диаметр Число фрезы зубьев Размер Крепежная пластины резьба Запасные части Прижим Стоп. кольцо Крепежный винт Ключ Винт пластины Моментзатяжки, Нм Применяемые корпуса фрез – – – TRDR 08 IP BFTX 02505 IP 1,5 MSX 06016M ~ MSX 06025M CCH 3,5 CR 03 BFTX 03510 IP 08 TRDR 08 IP BFTX 0306 IP 2,0 MSX 08025M ~ MSX 08035M CCH 3,5 CR 03 BFTX 03510 IP 15 TRDR 15 IP BFTX 0409 IP 3,0 MSX 12032M ~ MSX 12040M H14 Концевые фрезы со сменными пластинами
