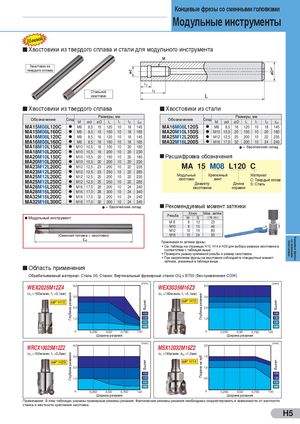

Концевые фрезы со сменными головками
Модульные инструменты
Новый
Хвостовики из твердого сплава и стали для модульного инструмента
Хвостовик из
твердого сплава
Стальной
хвастовик
Хвостовики из твердого сплава Хвостовики из стали
Размеры, мм Размеры, мм
Обозначение Склад Обозначение Склад
M ød øD L l1 l2 LM M ød øD L l1 l2 LM
MA15M08L120C l M8 8,5 15 120 10 18 145 MA16M08L120S l M8 8,5 16 120 10 18 145
MA15M08L160C l M8 8,5 15 160 10 18 185 MA20M10L150S l M10 10,5 20 150 10 20 180
MA16M08L120C l M8 8,5 16 120 10 18 145 MA25M12L200S l M12 12,5 25 200 10 22 235
MA16M08L160C l M8 8,5 16 160 10 18 185 MA32M16L200S l M16 17,0 32 200 10 24 240
MA18M10L150C l M10 10,5 18 150 10 20 180 l = Европейский склад
MA18M10L200C l M10 10,5 18 200 10 20 230
MA20M10L150C l M10 10,5 20 150 10 20 180 Расшифровка обозначения
MA20M10L200C l M10 10,5 20 200 10 20 230
MA23M12L200C l M12 12,5 23 200 10 22 235 MA 15 M08 L120 C
MA23M12L250C l M12 12,5 23 250 10 22 285
l Модульный Крепежный Материал
MA25M12L200C M12 12,5 25 200 10 22 235
хвостовик винт
l C: Твердый сплав
MA25M12L250C M12 12,5 25 250 10 22 285 Диаметр Длина S: Сталь
MA28M16L200C l M16 17,0 28 200 10 24 240 хвостовика оправки
MA28M16L300C l M16 17,0 28 300 10 24 340
MA32M16L200C l M16 17,0 32 200 10 24 240
MA32M16L300C l M16 17,0 32 300 10 24 340
l = Европейский склад Рекомендуемый момент затяжки
Ключ Мом. затяж.
Резьба ( N.m )
l Модульный инструмент W S
M8 8 13 23
M10 8 15 46
M12 10 19 80
(Сменная головка + хвостовик) M16 10 24 90
Концевые фрезы
со сменными
Примечания по затяжке фрезы:
пластинами
l См. таблицы на страницах H10, H14 и H29 для выбора размера хвостовика в
соответствии с таблицей выше.
l Проверить размер крепежной резьбы и размер хвостовика.
l При закреплении фрезы на хвостовике соблюдайте стандартный момент
затяжки, указанный в таблице выше.
Область применения
Обрабатываемый материал: Сталь 50, Станок: Вертикальный фрезерный станок ОЦ с BT50 (без применения СОЖ)
(mm) (mm)
4,0 4,0
WEX2025M12Z4 WEX3035M16Z3
(vc =180м/мин, f t =0,1мм) (vc =180м/мин, f t =0,1мм)
Глубина резания
Глубина резания
3,0 3,0
H10 H10
Вылет
Вылет
2,0 2,0
100 100
1,0 130 1,0 130
150 150
180 180
0 0,25D 0,5D 0,75D 1xD 0 0,25D 0,5D 0,75D 1xD
Ширина резания Ширина резания
(mm) (mm)
4,0 2,0
WRCX10025M12Z2 MSX12032M16Z2
(vc =160м/мин, f t =0,2мм) (vc =160м/мин, doc =1,2мм)
Глубина резания
Подача на зуб
3,0 1,5
H14
Вылет
Вылет
H29
2,0 1,0
100 100
1,0 130 0,5 130
150 150
180 180
0 0,25D 0,5D 0,75D 1xD 0 0,25D 0,5D 0,75D 1xD
Ширина резания Ширина резания
Примечание: В этих таблицах указаны примерные режимы резания. Фактические режимы резания необходимо скорректировать в зависимости от жесткости
станка и жесткости крепления заготовки.
H5
