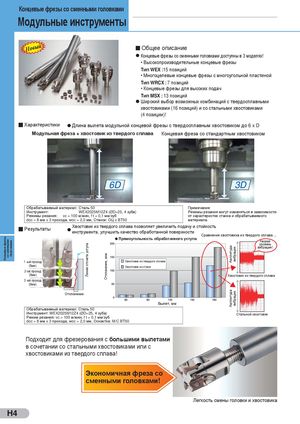

Общий каталог Sumitomo 2012 - страница 210

Концевые фрезы со сменными головками
Модульные инструменты
Новый Общее описание
l Концевые фрезы со сменными головками доступны в 3 моделях!
• Высокопроизводительные концевые фрезы
Тип WEX :15 позиций
• Многоцелевые концевые фрезы с многоугольной пластиной
Тип WRCX : 7 позиций
• Концевые фрезы для высоких подач
Тип MSX : 13 позиций
l Широкий выбор возможных комбинаций с твердосплавными
хвостовиками (16 позиций) и со стальными хвостовиками
(4 позиции)!
Характеристики l Длина вылета модульной концевой фрезы с твердосплавным хвостовиком до 6 x D
Модульная фреза + хвостовик из твердого сплава Концевая фреза со стандартным хвостовиком


6D 3D
Обрабатываемый материал: Сталь 50 Примечание
Инструмент: WEX2025M12Z4 (ØD=25, 4 зуба) Режимы резания могут изменяться в зависимости
Режимы резания: vc = 100 м/мин, f t = 0,1 мм/зуб от характеристик станка и обрабатываемого
doc = 8 мм x 3 прохода, woc = 2,0 мм, Станок: ОЦ с BT50 материала.
Хвостовик из твердого сплава позволяет увеличить подачу и стойкость
Результаты l инструмента, улучшить качество обработанной поверхности
Сравнение хвостовика из твердого сплава ...
l Прямоугольность обработанного уступа
Концевые фрезы


Низкий
со сменными
пластинами


уровень
Линия отсчета уступа


вибрации!
Амплитуда
вибрации
Отклонение, мкм


1 -ый проход Хвостовик из твердого сплава
(8мм) Хвостовик из стали
2-ой проход
(8мм) Хвостовик из твердого сплава
3 -ий проход
(8мм)
Амплитуда
вибрации


Отклонение
Вылет, мм
Обрабатываемый материал: Сталь 50
Инструмент: WEX2025M12Z4 (ØD=25, 4 зуба) Стальной хвостовик
Режим резания: vc = 100 м/мин, f t = 0,1 мм/зуб
doc = 8 мм x 3 прохода, woc = 2,0 мм, Оснастка: M/C BT50


Подходит для фрезерования с большими вылетами
в сочетании со стальными хвостовиками или с
хвостовиками из твердого сплава!

Экономичная фреза со
сменными головками!
Легкость смены головки и хвостовика
