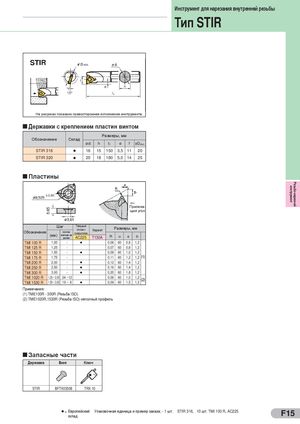

Общий каталог Sumitomo 2012 - страница 183

Инструмент для нарезания внутренней резьбы
Тип STIR
STIR


На рисунках показано правостороннее исполнение инструмента.

Державки с креплением пластин винтом
Размеры, мм
Обозначение Склад
ød h l1 e f øDmin.
STIR 316 l 16 15 150 3,5 11 20
STIR 320 l 20 18 180 5,0 14 25

Пластины


Резьбо-нарезной
инструмент
α =
Прилежа-
щий угол

Шаг Твердый
сплав с Кермет
Размеры, мм
Обозначение кол-во
покрытием
(мм) витков на
дюйм AC225 T130A R α a b
TMI 100 R 1,00 - l 0,06 60 0,8 1,2
TMI 125 R 1,25 - 0,07 60 0,8 1,2
TMI 150 R 1,50 - l 0,09 60 1,0 1,2
TMI 175 R 1,75 - 0,11 60 1,2 1,2 (1)
TMI 200 R 2,00 - l 0,12 60 1,4 1,2
TMI 250 R 2,50 - l 0,16 60 1,4 1,2
TMI 300 R 3,00 - l 0,20 60 1,8 1,2
TMI 1020 R 1,00 ~ 2,00 24 ~12 0,06 60 1,0 1,2
(2)
TMI 1530 R 1,50 ~ 3,00 16 ~ 8 l 0,09 60 1,5 1,2
Примечания:
(1) TME100R - 300R (Резьба ISO)
(2) TME1020R,1530R (Резьба ISO) неполный профиль


Запасные части
Державка Винт Ключ


STIR BFTX03508 TRX 10


l = Европейский Упаковочная единица и пример заказа; - 1 шт. STIR 316, 10 шт. TMI 100 R, AC225
склад F15
