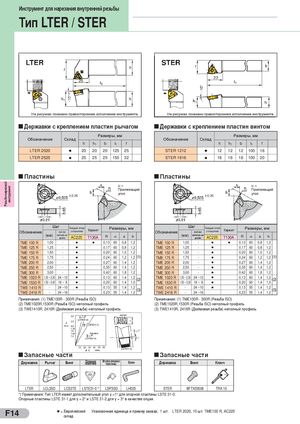

Инструмент для нарезания внутренней резьбы
Тип LTER / STER
LTER STER
На рисунках показано правостороннее исполнение инструмента. На рисунках показано правостороннее исполнение инструмента.
Державки с креплением пластин рычагом Державки с креплением пластин винтом
Размеры, мм Размеры, мм
Обозначение Склад Обозначение Склад
h h1 b l1 f h h1 b l1 f
LTER 2020 l 20 20 20 125 25 STER 1212 l 12 12 12 100 16
LTER 2525 l 25 25 25 150 32 STER 1616 l 16 16 16 100 20
Пластины Пластины
Резьбо-нарезной
α = α =
инструмент
Прилежащий Прилежащий
угол угол
Шаг Твердый сплав Размеры, мм Шаг Твердый сплав Размеры, мм
с покрытием Кермет с покрытием Кермет
Обозначение кол-во Обозначение кол-во
(мм) витков на (мм) витков на
дюйм AC225 T130A R α a b дюйм AC225 T130A R α a b
TME 100 R 1,00 - l l 0,13 60 0,8 1,2 TME 100 R 1,00 - l l 0,13 60 0,8 1,2
TME 125 R 1,25 - l 0,17 60 0,8 1,2 TME 125 R 1,25 - l 0,17 60 0,8 1,2
TME 150 R 1,50 - l 0,20 60 1,0 1,2 TME 150 R 1,50 - l 0,20 60 1,0 1,2
TME 175 R 1,75 - l 0,24 60 1,2 1,2 (1) TME 175 R 1,75 - l 0,24 60 1,2 1,2 (1)
TME 200 R 2,00 - l 0,27 60 1,4 1,2 TME 200 R 2,00 - l 0,27 60 1,4 1,2
TME 250 R 2,50 - l 0,35 60 1,4 1,2 TME 250 R 2,50 - l 0,35 60 1,4 1,2
TME 300 R 3,00 - l 0,42 60 1,8 1,2 TME 300 R 3,00 - l 0,42 60 1,8 1,2
TME 1020 R 1,00 ~ 2,00 24 ~12 l 0,13 60 1,4 1,2 TME 1020 R 1,00 ~ 2,00 24 ~12 l 0,13 60 1,4 1,2
(2) (2)
TME 1530 R 1,50 ~ 3,00 16 ~ 8 l 0,20 60 1,4 1,0 TME 1530 R 1,50 ~ 3,00 16 ~ 8 l 0,20 60 1,4 1,0
TWE 1410 R - 24 ~10 l 0,13 55 1,4 1,2 TWE 1410 R - 24 ~10 l 0,13 55 1,4 1,2
(3) (3)
TWE 2416 R - 24 ~16 0,23 55 1,4 1,2 TWE 2416 R - 24 ~16 0,23 55 1,4 1,2
Примечания: (1) TME100R - 300R (Резьба ISO) Примечания: (1) TME100R - 300R (Резьба ISO)
(2) TME1020R,1530R (Резьба ISO) неполный профиль (2) TME1020R,1530R (Резьба ISO) неполный профиль
(3) TWE1410R, 2416R (Дюймовая резьба) неполный профиль (3) TWE1410R, 2416R (Дюймовая резьба) неполный профиль
Запасные части Запасные части
Державка Рычаг Винт Опорная Втулка опорной Ключ Державка Винт Ключ
пластина пластины
LTER LCL3SD LCS3TE LSTE31-0 *) LSP3SD LH025 STER BFTX03508 TRX 10
*) Примечания: Тип LTER имеет дополнительный угол γ =1° для опорной пластины LSTE 31-0.
Опорные пластины LSTE 31-1 для γ = 2° и LSTE 31-2 для γ = 3° в качестве опции.
l = Европейский Упаковочная единица и пример заказа; 1 шт. LTER 2020, 10 шт. TME100 R, AC225
F14 склад
