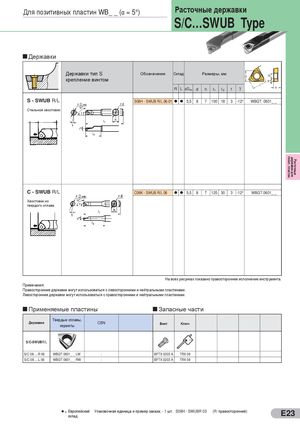

позит. пластин державки для Расточные Для позитивных пластин WB_ _ (ɑ = 5°) Расточные державки S/C…SWUB Type Державки Державки тип S Обозначение Склад Размеры, мм крепление винтом R L øDmin d h l1 l2 f γ S - SWUB R/L S08H - SWUB R/L 06-01 l l 5,5 8 7 100 18 3 -12° WBGT 0601_ _ Стальной хвостовик C - SWUB R/L C08K - SWUB R/L 06 l l 5,5 8 7 125 30 3 -12° WBGT 0601_ _ Хвостовик из твердого сплава На всех рисунках показано правостороннее исполнение инструмента. Примечания: Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. Применяемые пластины Запасные части Твердые сплавы, Державка CBNкерметы Винт Ключ S/C-SWUBR/L S/C 08.....R 06 WBGT 0601_ _ LW - BFTX 0203 A TRX 06 S/C 08.....L 06 WBGT 0601_ _ RW - BFTX 0203 A TRX 06 l = Европейский Упаковочная единица и пример заказа; - 1 шт. S08H - SWUBR 03 (R: правосторонний)склад E23
