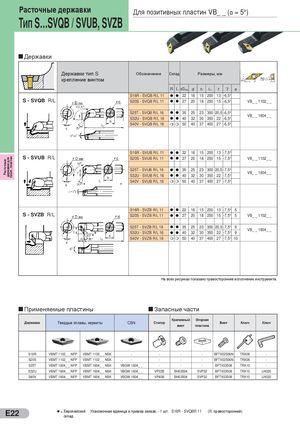

Расточные державки для позит. пластин Расточные державки Для позитивных пластин VB_ _ (ɑ = 5°) Тип S…SVQB / SVUB, SVZB Державки Державки тип S Обозначение Склад Размеры, мм крепление винтом R L øDmin d h l1 f γ e S16R - SVQB R/L 11 l l 22 16 15 200 13 -6,5° S - SVQB R/L S20S - SVQB R/L 11 l l 27 20 18 250 15 -6,5° VB_ _ 1102_ _ S25T - SVQB R/L 16 l l 35 25 23 300 20,5 -6,5° S32U - SVQB R/L 16 l l 40 32 30 350 22 -6,5° VB_ _ 1604_ _ S40V - SVQB R/L 16 m m 50 40 37 400 27 -6,5° S16R - SVUB R/L 11 l l 22 16 15 200 13 -7,5° S - SVUB R/L S20S - SVUB R/L 11 l l 27 20 18 250 15 -7,5° VB_ _ 1102_ _ S25T - SVUB R/L 16 l l 35 25 23 300 20,5 -7,5° S32U - SVUB R/L 16 l l 40 32 30 350 22 -7,5° VB_ _ 1604_ _ S40V - SVUB R/L 16 m m 50 40 37 400 27 -7,5° S16R - SVZB R/L 11 l l 22 16 15 200 13 -7,5° 5 S - SVZB R/L S20S - SVZB R/L 11 l l 27 20 18 250 15 -7,5° 5 VB_ _ 1102_ _ S25T - SVZB R/L 16 l l 35 25 23 300 20,5 -7,5° 9 S32U - SVZB R/L 16 l l 40 32 30 350 22 -7,5° 9 VB_ _ 1604_ _ S40V - SVZB R/L 16 m m 50 40 37 400 27 -7,5° 10 На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины Запасные части Крепежный Опорная Державка Твердые сплавы, керметы CBN Стопор Винт Ключ Ключ винт пластина S16R VBMT 1102_ _ NFP VBMT 1102_ _ NSK - - - - BFTX02506N TRX08 - S20S VBMT 1102_ _ NFP VBMT 1102_ _ NSK - - - - BFTX02506N TRX08 - S25T VBMT 1604_ _ NFP VBMT 1604_ _ NSK VBGW 1604_ _ - - - BFTX03508 TRX10 - S32U VBMT 1604_ _ NFP VBMT 1604_ _ NSK VBGW 1604_ _ VP32B BH03504 SVP32 BFTX03508 TRX10 LH020 S40V VBMT 1604_ _ NFP VBMT 1604_ _ NSK VBGW 1604_ _ VP40B BH03504 SVP32 BFTX03508 TRX10 LH020 E22 l = Европейский Упаковочная единица и пример заказа; - 1 шт. S16R - SVQBR 11 (R: правосторонний)склад
