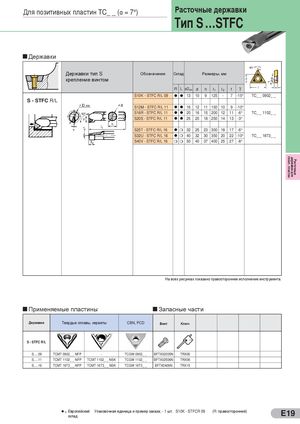

позит. пластин державки для Расточные Для позитивных пластин TC_ _ (ɑ = 7°) Расточные державки Тип S …STFC Державки Державки тип S Обозначение Склад Размеры, мм крепление винтом R L øDmin d h l1 l2 f γ S10K - STFC R/L 09 l l 13 10 9 125 - 7 -15° TC_ _ 0902_ _ S - STFC R/L S12M - STFC R/L 11 l l 16 12 11 150 10 9 -10° S16R - STFC R/L 11 l l 20 16 15 200 12 11 -6° TC_ _ 1102_ _ S20S - STFC R/L 11 l l 25 20 18 250 14 13 -3° S25T - STFC R/L 16 l m 32 25 23 300 18 17 -6° S32U - STFC R/L 16 l m 40 32 30 350 20 22 -10° TC_ _ 16T3_ _ S40V - STFC R/L 16 m m 50 40 37 400 25 27 -8° На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины Запасные части Державка Твердые сплавы, керметы CBN, PCD Винт Ключ S - STFC R/L S.....09 TCMT 0902_ _ NFP - TCGW 0902_ _ BFTX02205N TRX06 S.....11 TCMT 1102_ _ NFP TCMT 1102_ _ NSK TCGW 1102_ _ BFTX02506N TRX08 S.....16 TCMT 16T3_ _ NFP TCMT 16T3_ _ NSK TCGW 16T3_ _ BFTX0409N TRX15 l = Европейский Упаковочная единица и пример заказа; - 1 шт. S10K - STFCR 09 (R: правосторонний)склад E19
