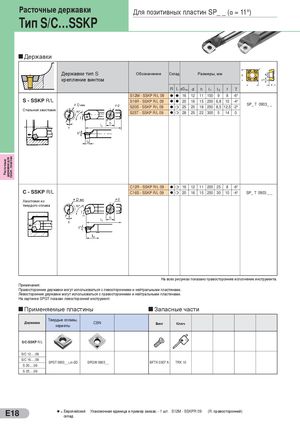

Расточные державки для позит. пластин Расточные державки Для позитивных пластин SP_ _ (ɑ = 11°) Тип S/C…SSKP Державки Державки тип S Обозначение Склад Размеры, мм крепление винтом R L øDmin d h l1 l2 f γ S12M - SSKP R/L 09 l l 16 12 11 150 9 8 -6° S - SSKP R/L S16R - SSKP R/L 09 l l 20 16 15 200 6,8 10 -4° S20S - SSKP R/L 09 l m 25 20 18 250 8,5 12,5 -2° SP_ T 0903_ _ Стальной хвостовик S25T - SSKP R/L 09 l m 28 25 22 300 5 14 0 C12R - SSKP R/L 09 l m 16 12 11 200 25 8 -6° C - SSKP R/L C16S - SSKP R/L 09 l m 20 16 15 250 30 10 -4° SP_ T 0903 _ _ Хвостовик из твердого сплава На всех рисунках показано правостороннее исполнение инструмента. Примечания: Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. На картинке SPGT показан левосторонний инструмент. Применяемые пластины Запасные части Твердые сплавы, Державка CBNкерметы Винт Ключ S/C-SSKP R/L S/C 12.....09 S/C 16.....09 SPGT 0903_ _ L/R-SD SPGW 0903_ _ BFTX 0307 A TRX 10 S 20.....09 S 25.....09 E18 l = Европейский Упаковочная единица и пример заказа; - 1 шт. S12M - SSKPR 09 (R: правосторонний)склад
