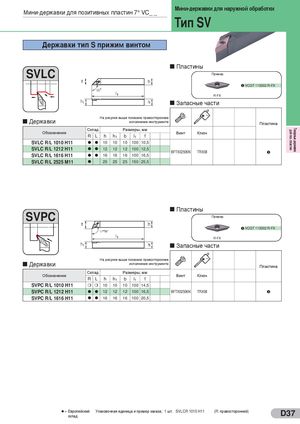

Общий каталог Sumitomo 2012 - страница 143

для поз. пластин Токарные державки Мини-державки для позитивных пластин 7° VC_ _ Мини-державки для наружной обработки Тип SV Державки тип S- прижим винтом Пластины SVLC Пример u VCGT 110302 R-FX R-FX Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Обозначение Винт Ключ R L h h1 b l1 f SVLC R/L 1010 H11 l l 10 10 10 100 10,5 SVLC R/L 1212 H11 l l 12 12 12 100 12,5 BFTX02506N TRX08 u SVLC R/L 1616 H11 l l 16 16 16 100 16,5 SVLC R/L 2525 M11 l 25 25 25 150 25,5 Пластины SVPC Пример u VCGT 110302 R-FX R-FX Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Обозначение Винт Ключ R L h h1 b l1 f SVPC R/L 1010 H11 m m 10 10 10 100 14,5 SVPC R/L 1212 H11 l l 12 12 12 100 16,5 BFTX02506N TRX08 u SVPC R/L 1616 H11 l l 16 16 16 100 20,5 l = Европейский Упаковочная единица и пример заказа; 1 шт. SVLCR 1010 H11 (R: правосторонний)склад D37
