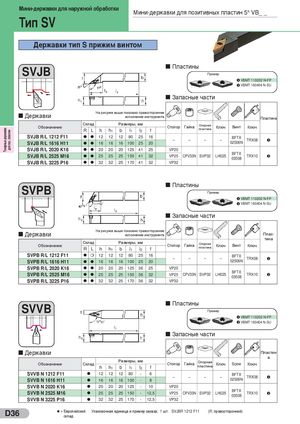

Общий каталог Sumitomo 2012 - страница 142

Мини-державки для наружной обработки Мини-державки для позитивных пластин 5° VB_ _ Тип SV Державки тип S - прижим винтом Пластины SVJB Пример u VBMT 110202 N-FP v VBMT 160404 N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Опорная Обозначение Стопор Гайка пластина Ключ Винт Ключ Токарные державки R L h h1 b l1 l2 f для поз. пластин SVJB R/L 1212 F11 l l 12 12 12 80 25 16 BFTX – – – – TRX08 u SVJB R/L 1616 H11 l l 16 16 16 100 25 20 02506N SVJB R/L 2020 K16 l l 20 20 20 125 41 25 VP20 BFTX SVJB R/L 2525 M16 l l 25 25 25 150 41 32 VP25 CPV33N SVP32 LH025 TRX10 v 03508 SVJB R/L 3225 P16 l l 32 32 25 170 41 32 VP32 Пластины SVPB Пример u VBMT 110202 N-FP v VBMT 160404 N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Плас- тина Склад Размеры, мм Опорная Обозначение Стопор Гайка пластина Ключ Винт Ключ R L h h1 b l1 l2 f SVPB R/L 1212 F11 l m 12 12 12 80 25 16 BFTX – – – – TRX08 u SVPB R/L 1616 H11 l l 16 16 16 100 25 20 02506N SVPB R/L 2020 K16 l l 20 20 20 125 36 25 VP20 BFTX SVPB R/L 2525 M16 l l 25 25 25 150 36 32 VP25 CPV33N SVP32 LH025 TRX10 v 03508 SVPB R/L 3225 P16 l l 32 32 25 170 36 32 VP32 Пластины SVVB Пример u VBMT 110202 N-FP v VBMT 160404 N-SU Запасные части Державки Пластин а Размеры, мм Опорная Обозначение Склад Стопор Гайка Ключ Scew Ключ h h1 b l1 l2 f пластина SVVB N 1212 F11 l 12 12 12 80 - 6 BFTX – – – – TRX08 u SVVB N 1616 H11 l 16 16 16 100 - 8 02506N SVVB N 2020 K16 l 20 20 20 125 - 10 VP20 BFTX SVVB N 2525 M16 l 25 25 25 150 - 12,5 VP25 CPV33N SVP32 LH025 TRX10 v 03508 SVVB N 3225 P16 l 32 32 25 170 - 12,5 VP32 l = Европейский Упаковочная единица и пример заказа; 1 шт. SVJBR 1212 F11 (R: правосторонний) D36 склад
