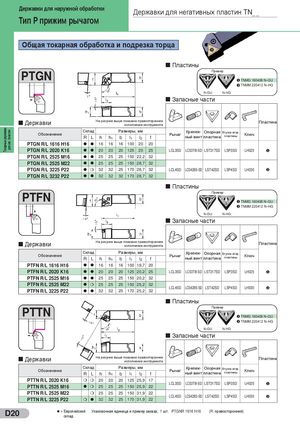

Общий каталог Sumitomo 2012 - страница 126

Державки для наружной обработки Державки для негативных пластин TN_ _ Тип P прижим рычагом Общая токарная обработка - и подрезка торца Пластины Пример PTGN u TNMG 160408 N–GU v TNMM 220412 N–HG N-GU N-HG Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Токарные державки Склад Размеры, мм Крепеж- Опорная Втулка опор. для нег. пластин Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PTGN R/L 1616 H16 l l 16 16 16 100 20 20 PTGN R/L 2020 K16 l l 20 20 20 125 20 25 LCL3SD LCS3TB-SD LST317SD LSP3SD LH025 u PTGN R/L 2525 M16 l l 25 25 25 150 22,2 32 PTGN R/L 2525 M22 l l 25 25 25 150 28,7 32 PTGN R/L 3225 P22 l m 32 32 25 170 28,7 32 LCL4SD LCS42BS-SD LST42SD LSP4SD LH030 v PTGN R/L 3232 P22 l l 32 32 32 170 28,7 32 Пластины Пример PTFN u TNMG 160408 N–GU v TNMM 220412 N–HG N-GU N-HG Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PTFN R/L 1616 H16 l l 16 16 16 100 19,7 20 PTFN R/L 2020 K16 l l 20 20 20 125 20,2 25 LCL3SD LCS3TB-SD LST317SD LSP3SD LH025 u PTFN R/L 2525 M16 l l 25 25 25 150 20,2 32 PTFN R/L 2525 M22 l m 25 25 25 150 25,2 32 LCL4SD LCS42BS-SD LST42SD LSP4SD LH030 v PTFN R/L 3225 P22 l l 32 32 25 170 25,2 32 Пластины Пример PTTN u TNMG 160408 N–GU v TNMM 220412 N–HG N-GU N-HG Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PTTN R/L 2020 K16 m m 20 20 20 125 25,9 17 LCL3SD LCS3TB-SD LST317SD LSP3SD LH025 u PTTN R/L 2525 M16 l m 25 25 25 150 25,9 22 PTTN R/L 2525 M22 m 25 25 25 150 31,9 22 LCL4SD LCS42BS-SD LST42SD LSP4SD LH030 v PTTN R/L 3225 P22 m l 32 32 25 170 31,9 22 l = Европейский Упаковочная единица и пример заказа; 1 шт. PTGNR 1616 H16 (R: правосторонний) D20 склад
