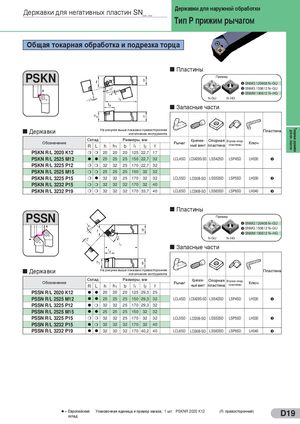

Державки для наружной обработки Державки для негативных пластин SN_ _ Тип P прижим рычагом Общая токарная обработка - и подрезка торца Пластины PSKN Пример u SNMG 120408 N–GU v SNMG 150612 N–GU w SNMM 190612 N–HG N-GU N-HG Запасные части Токарные державки На рисунке выше показано правостороннее Державки Пластина для нег. пластин исполнение инструмента Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PSKN R/L 2020 K12 m m 20 20 20 125 22,7 17 PSKN R/L 2525 M12 l l 25 25 25 150 22,7 32 LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 u PSKN R/L 3225 P12 m m 32 32 25 170 22,7 32 PSKN R/L 2525 M15 m m 25 25 25 150 32 32 PSKN R/L 3225 P15 m l 32 32 25 170 32 32 LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 v PSKN R/L 3232 P15 m m 32 32 32 170 32 40 PSKN R/L 3232 P19 m m 32 32 32 170 33,7 40 LCL6SD LCS6B-SD LSS63SD LSP6SD LH040 w Пластины PSSN Пример u SNMG 120408 N–GU v SNMG 150612 N–GU w SNMM 190612 N–HG N-GU N-HG Запасные части Державки На рисунке выше показано правостороннее исполнение инструмента Пластина Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PSSN R/L 2020 K12 l l 20 20 20 125 29,3 25 PSSN R/L 2525 M12 l l 25 25 25 150 29,3 32 LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 u PSSN R/L 3225 P12 l m 32 32 25 170 29,3 32 PSSN R/L 2525 M15 l l 25 25 25 150 32 32 PSSN R/L 3225 P15 m m 32 32 25 170 32 32 LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 v PSSN R/L 3232 P15 l m 32 32 32 170 32 40 PSSN R/L 3232 P19 l l 32 32 32 170 40,2 40 LCL6SD LCS6B-SD LSS63SD LSP6SD LH040 w l = Европейский Упаковочная единица и пример заказа; 1 шт. PSKNR 2020 K12 (R: правосторонний) склад D19
