8 (343) 382-52-03 | sales@sverla-ekb.ru HMN

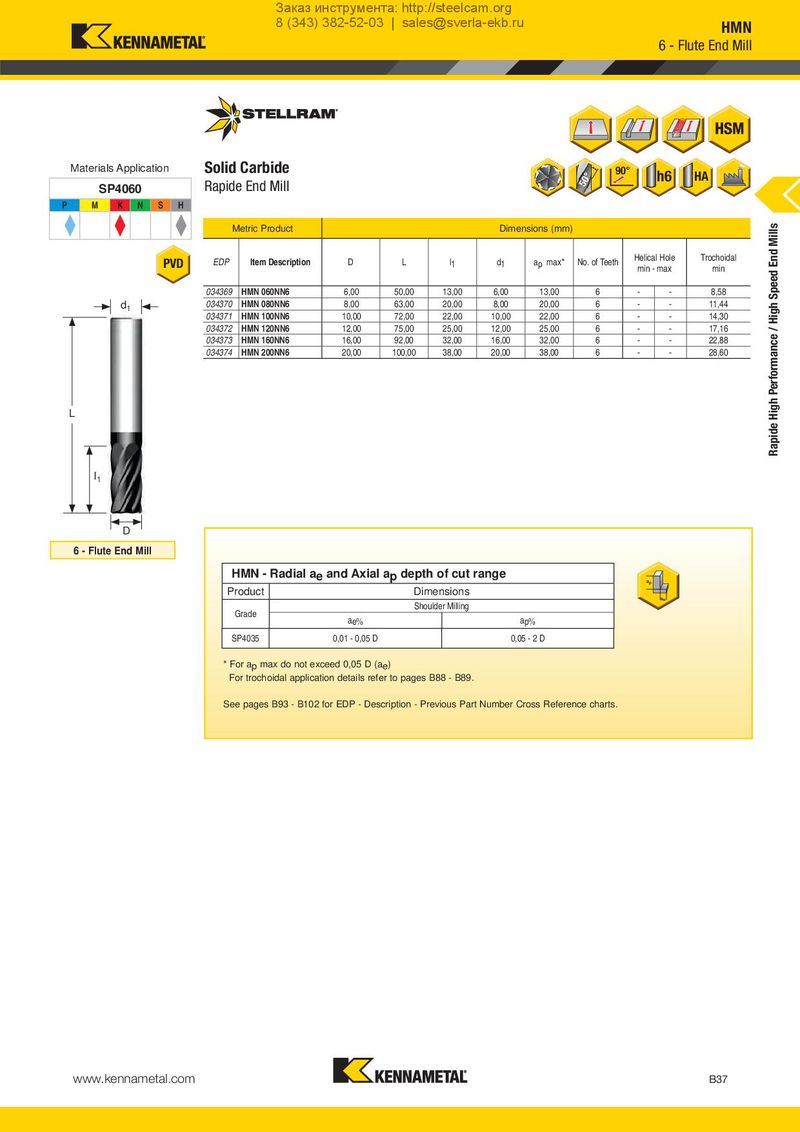

Solid Carbide
| Materials Application | 90° | h6 | HA | ||
| Rapide End Mill | |||||
| SP4060 |
| P | M | K | N | S | H | ||
| Metric Product | Dimensions (mm) |
PVD EDP Item Description D L l1 d1 ap max No. of Teeth Helical Hole Trochoidal
* min - max min
| 034369 | HMN 060NN6 | 6,00 | 50,00 | 13,00 | 6,00 | 13,00 | 6 | - | - | 8,58 | |
| d | 034370 | HMN 080NN6 | 8,00 | 63,00 | 20,00 | 8,00 | 20,00 | 6 | - | - | 11,44 |
| 1 | 034371 | HMN 100NN6 | 10,00 | 72,00 | 22,00 | 10,00 | 22,00 | 6 | - | - | 14,30 |
| 034372 | HMN 120NN6 | 12,00 | 75,00 | 25,00 | 12,00 | 25,00 | 6 | - | - | 17,16 | |
| 034373 | HMN 160NN6 | 16,00 | 92,00 | 32,00 | 16,00 | 32,00 | 6 | - | - | 22,88 | |
| 034374 | HMN 200NN6 | 20,00 | 100,00 | 38,00 | 20,00 | 38,00 | 6 | - | - | 28,60 |
L
I
1
D
6 - Flute End Mill
HMN - Radial ae and Axial ap depth of cut range
ap
Product Dimensions
Shoulder Milling ae Grade ae% ap%
SP4035 0,01 - 0,05 D 0,05 - 2 D
* For ap max do not exceed 0,05 D (ae) For trochoidal application details refer to pages B88 - B89. See pages B93 - B102 for EDP - Description - Previous Part Number Cross Reference charts.
