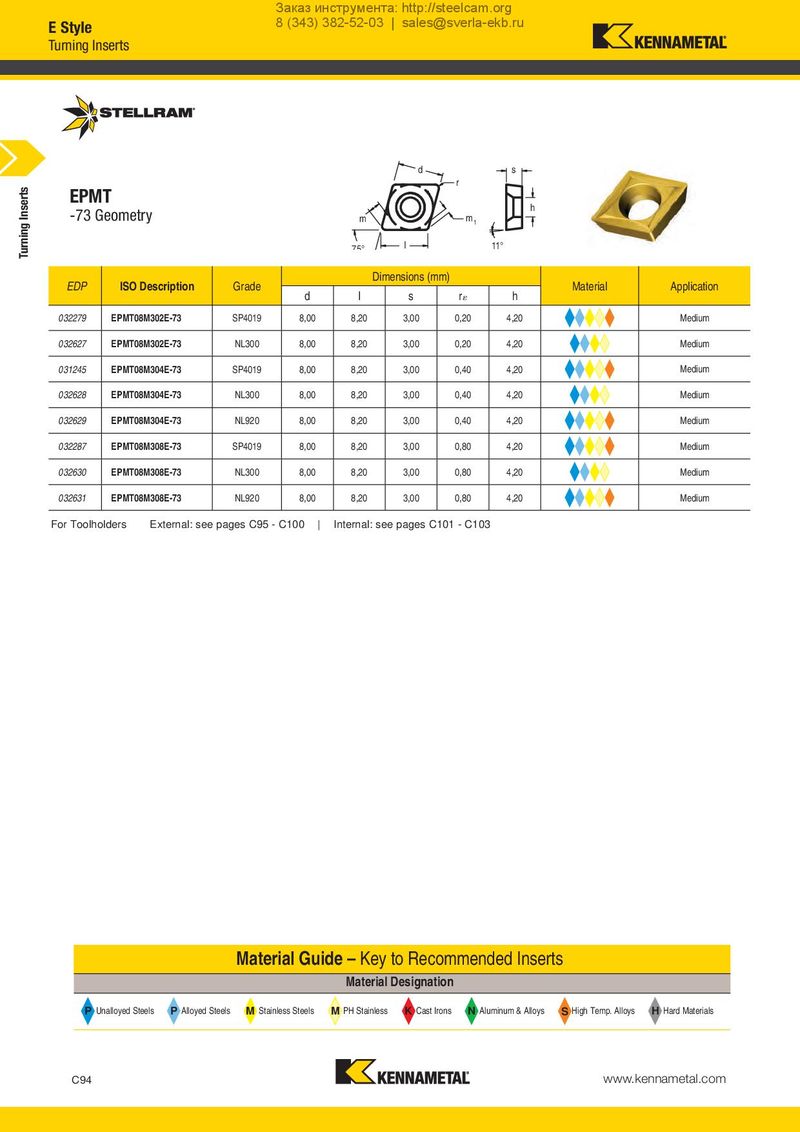

| EPM -73 G | T eometry | 75° m | d I | r m1 | 11° s h | ||||
| EDP | ISO Description | Grade | D | imensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032279 | EPMT08M302E-73 | SP4019 | 8,00 | 8,20 | 3,00 | 0,20 | 4,20 | Medium | |
| 032627 | EPMT08M302E-73 | NL300 | 8,00 | 8,20 | 3,00 | 0,20 | 4,20 | Medium | |
| 031245 | EPMT08M304E-73 | SP4019 | 8,00 | 8,20 | 3,00 | 0,40 | 4,20 | Medium | |
| 032628 | EPMT08M304E-73 | NL300 | 8,00 | 8,20 | 3,00 | 0,40 | 4,20 | Medium | |
| 032629 | EPMT08M304E-73 | NL920 | 8,00 | 8,20 | 3,00 | 0,40 | 4,20 | Medium | |
| 032287 | EPMT08M308E-73 | SP4019 | 8,00 | 8,20 | 3,00 | 0,80 | 4,20 | Medium | |
| 032630 | EPMT08M308E-73 | NL300 | 8,00 | 8,20 | 3,00 | 0,80 | 4,20 | Medium | |
| 032631 | EPMT08M308E-73 | NL920 | 8,00 | 8,20 | 3,00 | 0,80 | 4,20 | Medium |
For Toolholders External: see pages C95 - C100 | Internal: see pages C101 - C103
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
