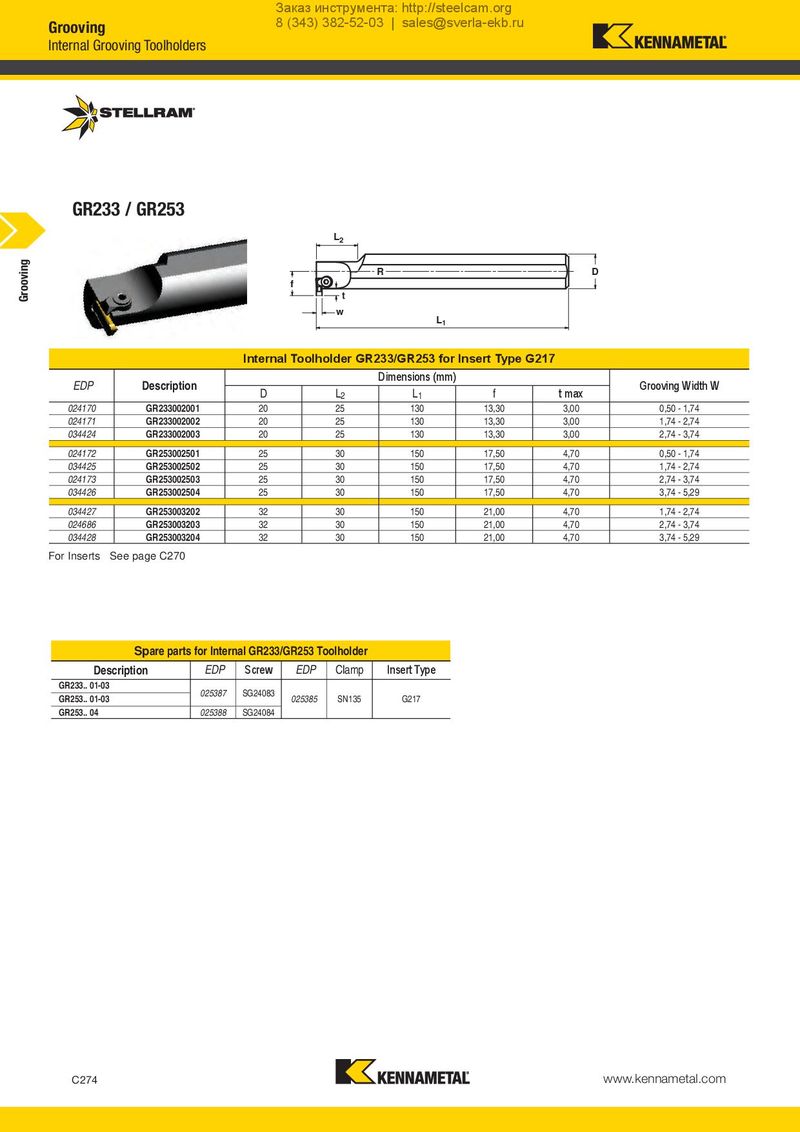

Internal Grooving Toolholders
GR233 / GR253
f
L 2
t w
R
D
L 1
| EDP | Description | Internal To | olholder GR2 | Dimensions(mm 33/GR253 for | ) Insert Type G | 217 | Grooving Width W |
| D | L2 | L1 | f | t max | |||
| 024170 | GR233002001 | 20 | 25 | 130 | 13,30 | 3,00 | 0,50 - 1,74 |
| 024171 | GR233002002 | 20 | 25 | 130 | 13,30 | 3,00 | 1,74 - 2,74 |
| 034424 | GR233002003 | 20 | 25 | 130 | 13,30 | 3,00 | 2,74 - 3,74 |
| 024172 | GR253002501 | 25 | 30 | 150 | 17,50 | 4,70 | 0,50 - 1,74 |
| 034425 | GR253002502 | 25 | 30 | 150 | 17,50 | 4,70 | 1,74 - 2,74 |
| 024173 | GR253002503 | 25 | 30 | 150 | 17,50 | 4,70 | 2,74 - 3,74 |
| 034426 | GR253002504 | 25 | 30 | 150 | 17,50 | 4,70 | 3,74 - 5,29 |
| 034427 | GR253003202 | 32 | 30 | 150 | 21,00 | 4,70 | 1,74 - 2,74 |
| 024686 | GR253003203 | 32 | 30 | 150 | 21,00 | 4,70 | 2,74 - 3,74 |
| 034428 | GR253003204 | 32 | 30 | 150 | 21,00 | 4,70 | 3,74 - 5,29 |
For Inserts See page C270
| Spareparts | for Intern | al GR233/ | GR253 To | olholder | |||
| Descri | ption | EDP | Screw | EDP | Clamp | Insert Type | |
| GR233.. | 01-03 | 025387 | SG24083 | ||||
| GR253.. | 01-03 | 025385 | SN135 | G217 | |||
| GR253.. | 04 | 025388 | SG24084 |
