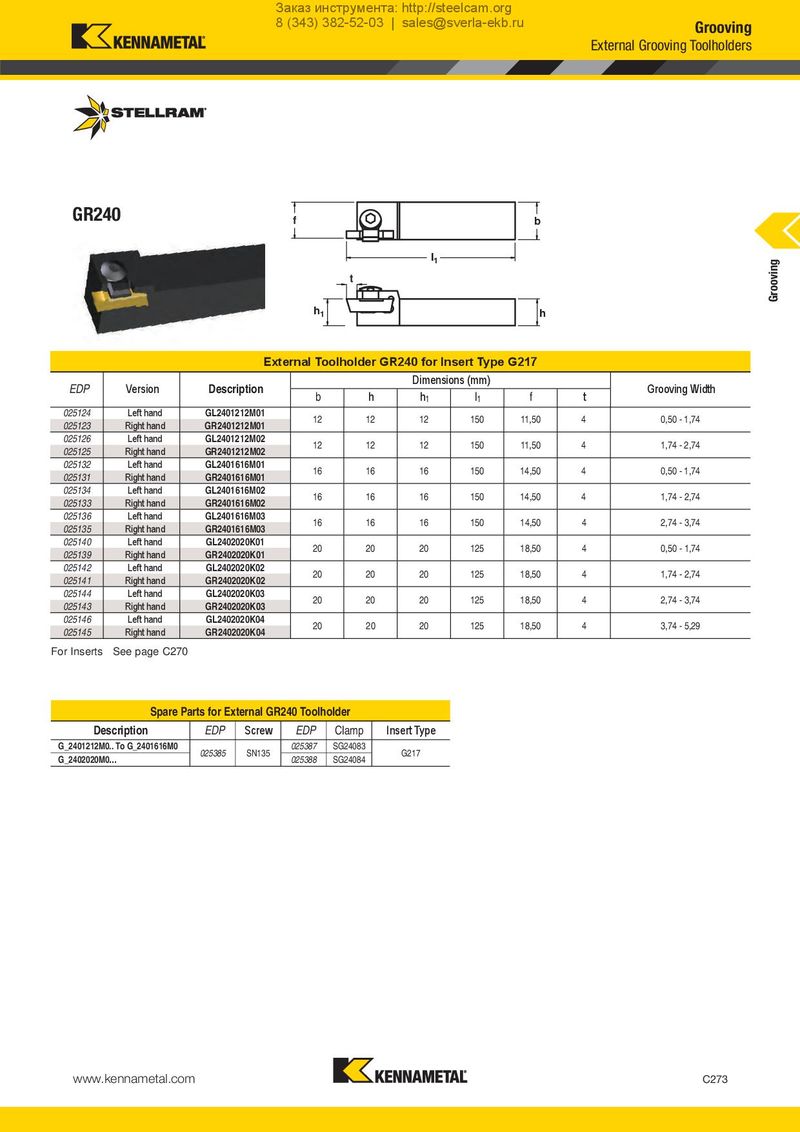

External Grooving Toolholders
| EDP GR24 | Version 0 | Descrition Exte | f h1 rnal Tool | t holder GR | I1 Dimensio 240 for In | ns(mm) sert Type | b h G217 | Groovin Width | Grooving | |
| p | b | h | h1 | l1 | f | t | g | |||
| 025124 025123 | Left hand Right hand | GL2401212M01 GR2401212M01 | 12 | 12 | 12 | 150 | 11,50 | 4 | 0,50 - 1,74 | |
| 025126 025125 | Left hand Right hand | GL2401212M02 GR2401212M02 | 12 | 12 | 12 | 150 | 11,50 | 4 | 1,74 - 2,74 | |
| 025132 025131 | Left hand Right hand | GL2401616M01 GR2401616M01 | 16 | 16 | 16 | 150 | 14,50 | 4 | 0,50 - 1,74 | |
| 025134 025133 | Left hand Right hand | GL2401616M02 GR2401616M02 | 16 | 16 | 16 | 150 | 14,50 | 4 | 1,74 - 2,74 | |
| 025136 025135 | Left hand Right hand | GL2401616M03 GR2401616M03 | 16 | 16 | 16 | 150 | 14,50 | 4 | 2,74 - 3,74 | |
| 025140 025139 | Left hand Right hand | GL2402020K01 GR2402020K01 | 20 | 20 | 20 | 125 | 18,50 | 4 | 0,50 - 1,74 | |
| 025142 025141 | Left hand Right hand | GL2402020K02 GR2402020K02 | 20 | 20 | 20 | 125 | 18,50 | 4 | 1,74 - 2,74 | |
| 025144 025143 | Left hand Right hand | GL2402020K03 GR2402020K03 | 20 | 20 | 20 | 125 | 18,50 | 4 | 2,74 - 3,74 | |
| 025146 025145 | Left hand Right hand | GL2402020K04 GR2402020K04 | 20 | 20 | 20 | 125 | 18,50 | 4 | 3,74 - 5,29 |
For Inserts See page C270
| Spare P | arts for Ex | ternal GR | 240 Toolh | older | |
| Description | EDP | Screw | EDP | Clamp | Insert Type |
| G2401212M0.. To G2401616M0 | 025387 | SG24083 | |||
| G2402020M0… | 025385 | SN135 | 025388 | SG24084 | G217 |
