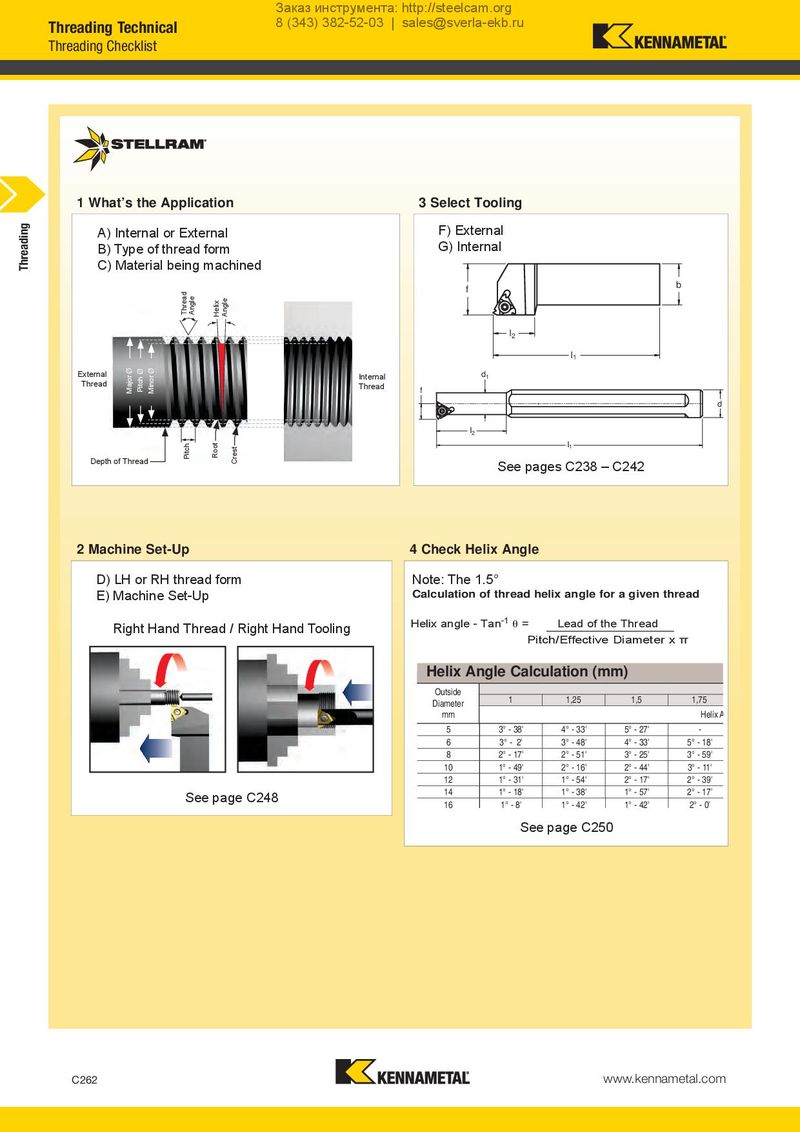

Threading Checklist
1 What’s the Application 3 Select Tooling
A) Internal or External F) External
B) Type of thread form G) Internal
C) Material being machined
b f Thread Angle Helix Angle I 2 I 1
| External | Internal | d | |
| Thread | 1 | ||
| Thread | |||
| f |
h z h d
1 I2 I 1
Depth of Thread See pages C238 – C242
2 Machine Set-Up 4 Check Helix Angle
D) LH or RH thread form Note: The 1.5°
E) Machine Set-Up Calculation of thread helix angle for a given thread
| Right Hand Thread / Right Hand Tooling | Helix angle - Tan-1 u = | Lead of the Thread | |||
| Pitch/Effective Diameter x π | |||||
| Helix Angle Calculation (mm) | |||||
| Outside | PitchPitch |
| Diameter | 1 | 1,25 | 1,5 | 1,75 | 22 | 33 | 44 | 55 | 66 | ||||
| mm | Helix Angles (Degrees and Minutes) es and Minutes) | ||||||||||||
| 5 | 3° - 38' | 4° - 33' | 5° - 27' | - | - | - | - | - | - | ||||
| 6 | 3° - 2' | 3° - 48' | 4° - 33' | 5° - 18' | 6° - 33' | - | - | - | - | ||||
| 8 | 2° - 17' | 2° - 51' | 3° - 25' | 3° - 59' | 4° - 33' | 6° - 49' | - | - | - | ||||
| 10 | 1° - 49' | 2° - 16' | 2° - 44' | 3° - 11' | 3° - 39' | 5° - 27' | - | - | - | ||||
| 12 | 1° - 31' | 1° - 54' | 2° - 17' | 2° - 39' | 3° - 2' | 4° - 33' | - | - | - | ||||
| See page C248 14 | 1° - 18' | 1° - 38' | 1° - 57' | 2° - 17' | 2° - 36' | 3° - 54' | - | - | - | ||||
| 16 | 1° - 8' | 1° - 42' | 1° - 42' | 2° - 0' | 2° - 17' | 3° - 25' | - | - | - | ||||
| 18 | 1° - 1' | 1° - 16' | 1° - 31' | 1° - 46' | 2° - 2' | 3° - 2' | 4° - 3' | - | - | ||||
| 20 | 55´ See page C2501° - 8' | 1° - 22' | 1° - 36' | 1° - 49' | 2° - 44' | 3° - 39' | - | - | |||||
| 25 | 44´ | 55´ | 1° - 6' | 1° - 16' | 1° - 28' | 2° - 11' | 2° - 55' | - | - | ||||
| 30 | 36´ | 46´ | 55´ | 1° - 4' | 1° - 13' | 1° - 49' | 2° - 26' | 3° - 2' | 3° - 39' | ||||
| 35 | 31´ | 39´ | 47´ | 55´ | 1° - 3' | 1° - 33' | 2° - 5' | 2° - 36' | 3° - 8' | ||||
| 40 | 27´ | 34´ | 41´ | 48´ | 55´ | - | 1° - 49' | 2° - 17' | 2° - 44' | ||||
| 45 | 24´ | 30´ | 36´ | 43´ | 48´ | 1° - 13' | 1° - 37' | 2° - 2' | 2° - 26' | ||||
| 50 | - | - | - | 38´ | 44´ | 1° - 6' | 1° - 28' | 1° - 49' | 2° - 11' | ||||
| 60 | - | - | - | - | 36´ | 55´ | 1° - 13' | 1° - 31' | 1° - 49' | ||||
| 70 | - | - | 23´ | - | 31´ | 47´ | 1° - 3' | 1° - 18' | 1° - 34' | ||||
| 80 | - | - | - | - | - | 41´ | 55´ | 1° - 8' | 1° - 22' | ||||
| 90 | - | - | - | 21´ | 24´ | 36´ | 48´ | 1° - 1' | 1° - 13' | ||||
| 100 | - | - | 17´ | 19´ | - | 33´ | - | 55´ | 1° - 6' |
