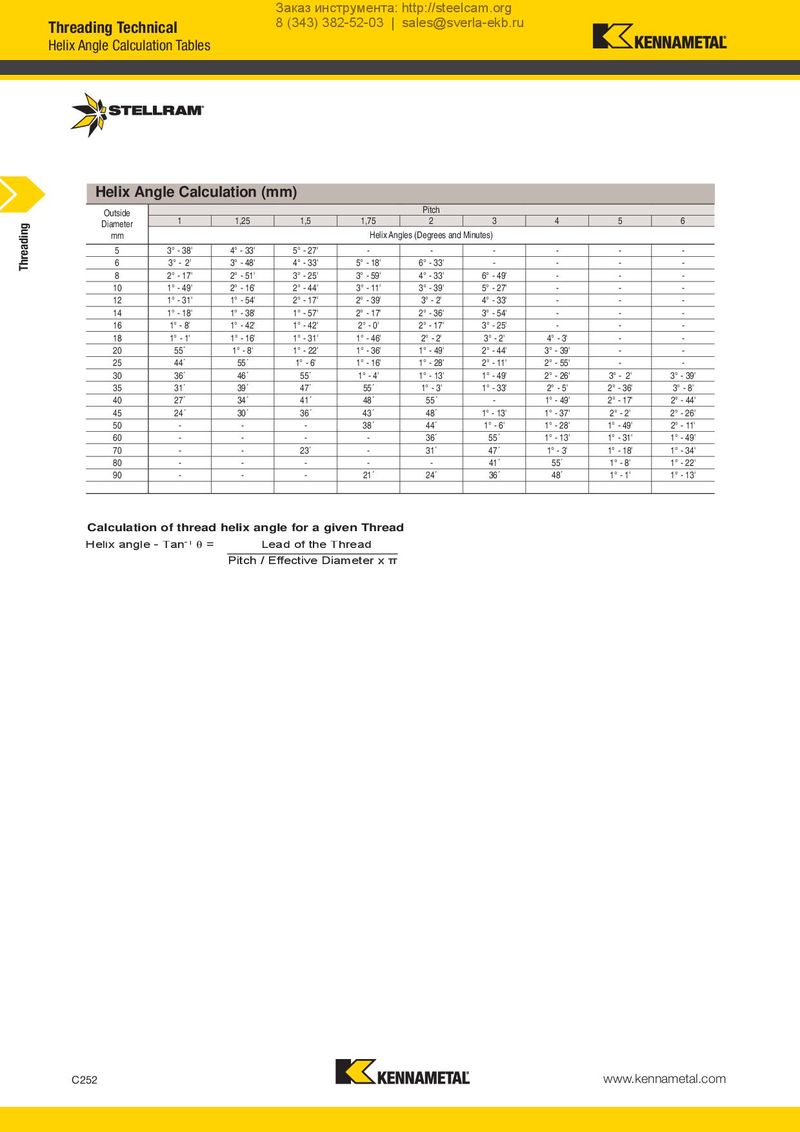

Helix Angle Calculation Tables
| Outside Helix An | gle Calc | ulation (m | m) | Pitch | |||||
| Diameter | 1 | 1,25 | 1,5 | 1,75 | 2 | 3 | 4 | 5 | 6 |
| mm | Helix An | gles (Degrees and | Minutes) | ||||||
| 5 | 3° - 38' | 4° - 33' | 5° - 27' | - | - | - | - | - | - |
| 6 | 3° - 2' | 3° - 48' | 4° - 33' | 5° - 18' | 6° - 33' | - | - | - | - |
| 8 | 2° - 17' | 2° - 51' | 3° - 25' | 3° - 59' | 4° - 33' | 6° - 49' | - | - | - |
| 10 | 1° - 49' | 2° - 16' | 2° - 44' | 3° - 11' | 3° - 39' | 5° - 27' | - | - | - |
| 12 | 1° - 31' | 1° - 54' | 2° - 17' | 2° - 39' | 3° - 2' | 4° - 33' | - | - | - |
| 14 | 1° - 18' | 1° - 38' | 1° - 57' | 2° - 17' | 2° - 36' | 3° - 54' | - | - | - |
| 16 | 1° - 8' | 1° - 42' | 1° - 42' | 2° - 0' | 2° - 17' | 3° - 25' | - | - | - |
| 18 | 1° - 1' | 1° - 16' | 1° - 31' | 1° - 46' | 2° - 2' | 3° - 2' | 4° - 3' | - | - |
| 20 | 55´ | 1° - 8' | 1° - 22' | 1° - 36' | 1° - 49' | 2° - 44' | 3° - 39' | - | - |
| 25 | 44´ | 55´ | 1° - 6' | 1° - 16' | 1° - 28' | 2° - 11' | 2° - 55' | - | - |
| 30 | 36´ | 46´ | 55´ | 1° - 4' | 1° - 13' | 1° - 49' | 2° - 26' | 3° - 2' | 3° - 39' |
| 35 | 31´ | 39´ | 47´ | 55´ | 1° - 3' | 1° - 33' | 2° - 5' | 2° - 36' | 3° - 8' |
| 40 | 27´ | 34´ | 41´ | 48´ | 55´ | - | 1° - 49' | 2° - 17' | 2° - 44' |
| 45 | 24´ | 30´ | 36´ | 43´ | 48´ | 1° - 13' | 1° - 37' | 2° - 2' | 2° - 26' |
| 50 | - | - | - | 38´ | 44´ | 1° - 6' | 1° - 28' | 1° - 49' | 2° - 11' |
| 60 | - | - | - | - | 36´ | 55´ | 1° - 13' | 1° - 31' | 1° - 49' |
| 70 | - | - | 23´ | - | 31´ | 47´ | 1° - 3' | 1° - 18' | 1° - 34' |
| 80 | - | - | - | - | - | 41´ | 55´ | 1° - 8' | 1° - 22' |
| 90 | - | - | - | 21´ | 24´ | 36´ | 48´ | 1° - 1' | 1° - 13' |
